v.35接口

v.35接口

v.35接口是被常用於支持DTE和新興的數字傳輸設施不同類型數據服務單元(DSU)連線之間的接口。

V系列接口介紹

CCITT(ITU-T)從60年代開始制定V.xx 系列建議,幾經修訂,已成為一個較為全面和完善的建議。V系列建議是為電話網上的數據通信而制定的,包括幾部分:

V.1—V.7 總則
V.10--V.33 接口與話音頻帶數據機
V.35--V.37 寬頻數據機
V.40--V.42差錯控制
V.50--V.57 傳輸質量與維護
V.100、V.110、V.120、V.230 與其它網互通

V.35接口介紹

v.35 v.35

v.35

V.35建議的最初版本是ITU-T於1968發布的。當時,隨著數據通信傳輸速率的提高,超過音頻電路48kbps的傳輸套用越來越廣泛,為了在模擬線路上解決這類問題,使得在60kHz~108kHz基群電路上可以傳輸大於48kbps速率的數據,ITU-T制定了V.35、V.36和V.37標準,實現了48kbps~144kbps數據傳輸的寬頻數據機,有的書上也將V.35、V.36和V.37標準統稱為V.35協定簇。而V.35建議本身被看作是數據速率在48kbps和64kbps之間的寬頻模擬數據機和DTE之間的接口。
隨著寬頻模擬數據機的套用的逐漸減少,V.35又被常用於支持DTE和新興的數字傳輸設施不同類型數據服務單元(DSU)連線之間的接口。由此,在對最初的V.35建議進行多次修訂後,它可支持高達6Mbps的數據傳輸速率,並成為當前通信設備中流行的,用於連線遠程的高速同步接口。大多數的服務單元,如分組交換機、路由器、遠程網橋和網關都帶有V.35接口。

V.35接口特性

CCITT 建議中講,V.35 是過時的標準,但在實際套用中它仍被廣泛使用。V.35接口的特性分析如下:

v.35 v.35

v.35

1)V.35的機械特性

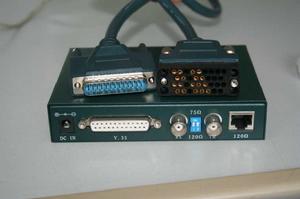

V.35對機械特性即對連線器的形狀並未規定。但由於48kbps-64Kbps的美國Bell規格數據機的普及,34引腳的ISO2593被廣泛採用。它是一個34針插頭/座,該連線器形狀如同圖中的34針接外掛程式所示。實際套用中V.35電纜和連線器的通常做法是電纜的兩端使用針型連線器,而DTE和DCE設備上則使用孔型連線器。
2)V.35的電路特性
ISO2593高速傳輸的能力取決於其信號方式。為了適應高速信號的傳輸,與RS-422類似,V.35數據與定時信號電路使用的是平衡(差分)方式,這樣可以降低或防止干擾,支持更高的數據傳輸速率。V.35同時使用單端信號和差分信號,數據及時鐘線採用差分電平,控制線採用V.28 非平衡電平。
V.35接口線採用平衡絞合多線對電纜,特性阻抗為80歐姆-120歐姆,信號源阻抗50歐姆-150歐姆,負載阻抗100歐姆[u]+[/u]10。
平衡線對間正常電壓:0.55V+-20%
平衡線對電壓V+>V-時為二進制’0’
平衡線對電壓V+時為二進制’1’
雖然V.35的常用速率範圍為48-64Kbps,但是它也可以支持更高的速率,比如ISDN(64或者128Kbps),128 Kbps到1.544Mbps的信道化T1,ATM以及幀中繼。V.35在100Kbps的情況下,電纜的理論長度可以達到4000英尺(1200米),實際長度要根據設備和電纜質量來確定。
3)V.35 的常用收發器
在早期有LINEAR TECH的LT1345 和LT1346,主流的有maxim的MAX3170等。 這些晶片一般會把幾種驅動電路放在同一個ASIC中,因此它們通常套用於多協定串口的環境,它們也被稱為Multiprotocol transceiver。
