經分析機進行分級,符合細度的粉子隨氣流經管道進入大鏇風收集器內,進行分離收集,再經粉管排出即為成品粉子。 分析機通過調速電機並經二級減速帶動轉盤上的60片葉片鏇轉,形成對粉子的分級作用。 另:R型擺式磨粉機風選過程:物料研磨後,風機將風吹入主機殼內,吹起粉末,經置於研磨室上方的分析器進行分選,細度過粗的物料又落入研磨室重磨,細度合乎規格的隨風流進入鏇風收集器,收集後經過粉管排出,即為成品。

產品簡介

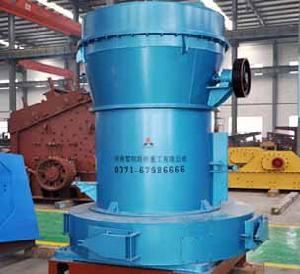

R型擺式磨粉機,原名懸輥式磨粉機,又稱為雷蒙磨、雷蒙磨粉機,懸輥式盤磨機、環滾研磨機、擺輪式研磨機,是一種以"環―輥"碾磨結合氣流篩選、氣力輸送形式的制粉設備,是仿美、 德同類機型原理和結構在原國產雷蒙磨的基礎上,改造設計的一種乾式超精細粉體加工和分級磨機。

R型擺式磨粉機R型擺式磨粉機

結構組成

整套結構是由主機、分析機、管道裝置、鼓風機、成品鏇風分離器、顎式破碎機、畚斗提升機、電磁振動給料機、電控電機等組成。其中R型擺式磨粉機主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。R型擺式磨粉機整套工作過程(粉磨物料過程):大塊狀物料經顎式破碎機破碎到所需要粒度後,由提升機將物料送至儲料斗,再經振動給料機均勻定量連續地送入主機磨室內進行研磨,粉磨後的粉子被風機氣流帶走。經分析機進行分級,符合細度的粉子隨氣流經管道進入大鏇風收集器內,進行分離收集,再經粉管排出即為成品粉子。氣流再由大鏇風收集器上端迴風管吸入鼓風機。本機整個氣流系統是密閉循環的,並且是在正負壓狀態下循環流動的。
在磨室內因被磨物料有一定的含水量,研磨時產生熱量導致磨室內氣體蒸發改變了氣流量,以及整機各管道連線不嚴密使外界氣體被吸入,使循環氣流風量增加,為正此通過調整風機與主機間的餘風管來達到氣流的平衡,並將多餘的氣體導入小鏇風收集器內,把餘氣帶入的細粉子收集下來,最後由小鏇風收集器上段排氣管排入大氣中,或導入收塵器內使排空氣體淨化。

工作原理

R型擺式磨粉機主機工作過程是通過傳動裝置帶動中心軸轉動,軸的上端連線著梅花架,架上裝有磨輥裝置並形成擺動支點,其不僅國圍繞中心迴轉,同時磨輥圍繞著磨環公轉的同時,磨輥本身因摩擦作用而自轉。梅花架下端裝有鏟刀系統,其位置處於磨輥下端,鏟刀與磨輥同轉過程中把物料鏟拋餵入磨輥環之間,形成墊料層,該料層受磨輥鏇轉產生向外的離心力(即擠壓力)將物料碾碎,即由此而達到制粉的目的。
分析機通過調速電機並經二級減速帶動轉盤上的60片葉片鏇轉,形成對粉子的分級作用。葉片轉速的快慢是按成品粉子料度大小進行調節。當如要獲得較細粒度粉子時,就必須提高葉片轉速,使葉片與粉子接觸增加,使不合要求的粉子被葉片拋向外壁與氣流脫離,粗粉子因自重力的作用落入磨室進行重磨,合格的成品粉子被葉片隨氣流吸入大鏇風收集器內,氣流與粉子被分離後,粉子被收集。
R型擺式磨粉機的大鏇風收集器對磨粉機的性能起到很重要的作用,當帶粉子氣流進入收集器時是高速鏇轉狀態,待氣流與粉子分離後,氣流隨圓錐體壁收縮向中心移動至錐底時(自氣流自然長度)形成一個鏇轉向上的氣流圓柱,這時粉子被分離掉落收集。由於向上鏇轉核心呈負壓狀態,所以對收集器下端密封要求很高,必須對外界空氣嚴格隔開,否則被收集下的粉子會重新被核心氣流帶走,這直接影響整機的產量,因此收集器下端裝有鎖粉器,其作用是將外界正壓氣體與收集器負壓氣體隔開,這是一個相當重要的部件,如不裝鎖粉器或鎖粉器的舌板吻合密封不嚴就會造成不出粉或少出粉,嚴重影響整機產量。
另:R型擺式磨粉機風選過程:物料研磨後,風機將風吹入主機殼內,吹起粉末,經置於研磨室上方的分析器進行分選,細度過粗的物料又落入研磨室重磨,細度合乎規格的隨風流進入鏇風收集器,收集後經過粉管排出,即為成品。風量由大鏇風收集器上端的迴風管回入風機,風路是循環的,並且在負壓狀態下流動,循環風路的風量整加部分經風機於主機中間的廢氣管道排出,進入小鏇風收集器。進行淨化處理。

套用範圍

廣泛套用於冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工,適宜加工莫氏硬度七級以下,濕度在6%以下的各種非易燃易爆礦石,如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白雲石、花崗岩、高嶺土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等,成品細度在613微米~440微米(0、613毫米-0、44毫米)之間,通過分析機及風機的共同作用,可滿足不同用戶的使用要求。

性能特點

1.整機為立體結構,占地面積小,系統性強,從原材料的粗加工到輸送到制粉及最後的包裝,可自成一個獨立的生產體系。
2.成品粉子細度均勻,通篩率99%,這是其它磨粉設備難以具備的。
3.機傳動裝置採用密閉齒輪箱和帶輪,傳動平穩,運行可靠。
4.雷蒙磨的重要部件均採用優質鋼材,耐磨件均採用高性能耐磨材料,整機耐磨性能高,運行可靠。主機鏟刀架在運轉時始終處於與物料接觸,所以鏟刀架由上下二部份組成,下座磨損後拆卸連線螺栓可調換。
5.電氣系統採用集中控制,磨粉車間基本可實現無人作業,並且維修方便。
6.粉塵污染小、噪音低。
7.採用電磁振動給料機給料均勻,易於調節,體積小,重量輕,省油省電,維護方便。

安裝試車

:1、該設備應安裝在水平的混凝土基礎上,用地腳螺栓固定。 2、安裝時應注意主機體與水平的垂直。 3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固,如有請進行緊固。 4、按設備的動力配置電源線和控制開關。 5、檢查完畢,進行空負荷試車,試車正常即可進行生產。

技術參數

規格
參數
3R1410 3R2115 3R2615 3R2715 4R2715 4R3016 4R3216
最大進料粒度(mm) 5-8 15 20 20 15-25 15-25 25
成品粒度(mm) 0.044-0.125 0.044-0.125 0.044-0.125 0.044-0.125 0.044-0.125 0.044-0.125 0.044-0.125
班產量(不同物料) 1-10 1-18 2-25 2-28 3-30 3-36 3-38
中心軸轉速(r/min) 280 180 150 150 150 178 130
磨環內徑(mm) Ø405 Ø640 Ø780 Ø830 Ø830 Ø880 Ø970
磨輥直徑(mm) Ø140 Ø210 Ø260 Ø270 Ø270 Ø300 Ø320
磨輥及磨環高度(mm) 100 150 150 150 150 160 160
主機電機(kw) Y160M-6-7.5 Y200L-8-15 Y225S-8-18.5 Y225M-8-22 Y225M-8-22 Y250M-8-30 Y225S-4-37
