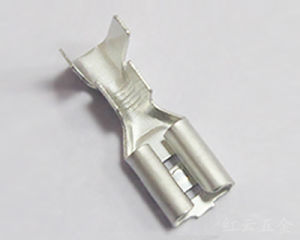

187端子學名187型插拔式接線端子,是由所屬公端子規格的寬度0.187英寸而命名的,國內又通常稱之為4.8端子,4.8端子也是由所屬公端子規格換算成毫米而命名(0.187英寸*25.4≌4.8毫米)。按其功能可以分類187母端子、187公端子、187公端插片、187鎖扣端子。按其形狀可以分類:187直型母端子、187旗型端子、187肩背形公母端子(187公母一體端子)。 187端子作用:母端的連線器包括一個母端子的權力終端與終端各自公電源端子contactibly接收觸片的刀片座。的接觸插入件被插入母端子的公端子的接觸葉片的直接接收機。接觸的插入件包括凹窩,以提供穩定的和額外的接觸點,以改善連線的電氣性能 187系列通用接線端子都能用於符合EN50 019 標準規定的EEXe

產品簡介

187接線端子又稱187端子,187端子是一種常規的直型端子,普通規格的所有187系列通用接線端子都能用於符合EN50 019 標準規定的EEXe 領域。相應的Ex 防爆特許組件認證號可在接線數據下查到,與接較細導線的外形尺寸較小的姐妹型號相類似,可接導線截面大於6mm2 的端子的外型尺寸也經最佳化。187端子用於線材連結,用在電器,汽車,變壓器上面居多,該產品全部採用高精原料、無鉛電鍍生產,通過SGS、UL、CQC認證。
1928年,菲尼克斯電氣發明了世界上第一片組合式接線端子,這就是現代端子的雛形,也是菲尼克斯電氣申請並獲得的第一個發明專利。此後,菲尼克斯電氣激情創新,致力於各種連線技術的開發,形成了完善的電氣接口技術體系,其中很多產品系列已經成為 行業的套用標準。目前,CLIPLINE的產品種類已經超過3000種,廣泛地套用於各類工業控制櫃和電氣櫃的電連線場合。

測量單位

1不在括弧內的單位為標準值,在括弧內的值為解釋或是近似值
2 所有的交流電的測量單位均為rms,除非另有規定 國際標準
本標準等效採用國際標準IEC455(1988)《設備接線端子和特定導線線端的識別及套用字母數字系統的通則》。

1 主題內容與適用範圍

本標準規定了識別電器設備(以下簡稱設備)端子的各種方法,並制訂了以字母數字系統識別設備端子和特定導線線端的通則。本標準適用於設備(如電阻器、熔斷器、繼電器、接觸器、變壓器、旋轉電機等)和這些設備的組合體的接線端子的識別標記,也適用於特定導線線端的識別。必要時,這些通則對某些產品的詳細套用和必要的輔助識別方法可在有關的標準中給出。

2 引用標準

GB 4728 電氣圖用圖形符號 GB5465 電氣設備用圖形符號

3 識別方法

可採用一種或多種方法識別設備接線端子和特定導線線端:a、 採用相關產品的標記系統來確定和識別設備接線端子或特定導線線端的實際或相對位置;b、 採用相關產品的標記系統來確定和識別設備接線端子和特定導線線端的顏色標記;c、 採用GB5465中規定的圖形符號。若需採用輔助符號,應與GB4728中的圖形一致;d、採用本標準第5章中規定的字母數字元號。

4 識別方法的套用

顏色、圖形符號或字母數字元號應標註在相應的線端或鄰近處。 當採用兩種以上的識別方法,並可以能出現混淆時,這兩種識別方法的相互關係必須在有關檔案中說明。

基本信息

品牌 國產 型號 187
套用範圍 電源 種類 端子(terminal)
接口類型 HDMI 支持卡數 多合一
讀卡類型 RS-MMC 形狀 條形
製作工藝 冷壓 特性 防爆
接觸件材質 H65 絕緣體材質 0
芯數 0 針數 0

產品特徵

187系列產品的典型特徵:
1,端子可安裝在U型和G型的導軌上;
2,配備齊全的附屬檔案,如:檔片、分組隔板
3,配有外型一致的接地端子;
4,可解決雙層接線、電位分配、電流迴路測試等特殊端子。

相關材料

1 母端子和公端子
1.1 母端子或公端子的材料應為銅合金,或是電鍍的銅合金,鎳,或是鎳合金。
例外:如果電器或是器具的結構允許,母端子或公端子可以是電鍍板,或者是非電鍍但耐腐蝕的合金
1.2 成型的母端子或已經被
修整的公端子如果以端子帶的形式出現,當將端子帶連續地放進加工工具的時,端子會被捲曲並和端子帶分離,那么此種情況下,端子和端子帶相接的邊緣則不需要電鍍。
2 標準端子
在第10節中的機械性能測試,拔插端子測試和第11節中的插入-拔出測試中所使用的標準端子的材料應為非電鍍黃銅,等同於C26000合金
2.2 在第12節中的溫度和熱循環測試中所使用的標準端子應為鍍錫板或是耐腐蝕的鋼材,按洛氏30T硬度標準,其硬度為洛氏硬度68±5。
例外:如果母端子僅適用連線銅合金的公端子時,那么這時則需使用C26000 銅合金的標準端子進行測試。
2.3按洛氏30T硬度標準,材質為黃銅的標準端子的硬度為62±7

同類產品

接線端子可以分為 歐式接線端子系列、 插拔式接線端子系列、變壓器接線端子、乾威五金連續端子建築物布線端子、柵欄式接線端子系列、彈簧式接線端子系列、軌道式接線端子系列、穿牆式接線端子系列,光電耦合型接線端子系列、110端子205端子250端子、250直型旗型端子、端子護套、187自鎖端子、地環、線耳端子,OD2.2圓環端子、2.5圓環端子、3.2圓環端子、4.2圓環端子、2圓環端子、6.4圓環端子、8.4圓環端子、11圓環端子、13圓環端子旗型系列端子和護套系列、各類環形端子、管形端子、接線端子、銅帶鐵帶(2-03、4-03、4-04、6-03、6-04)等。

乾威五金 詳解端子接觸壓力

在接線端子中,接觸力是基本要素之一。如果沒有足夠的接觸壓力,採用再好的導電材料也是無濟於事的。因為,假如接觸力過低,導線與導電片之間將產生位移,從而產生氧化污染,使接觸電阻增大而導致過熱。以DRTB2.5壓線框組件為例,只需對螺釘施加0.8Nm的扭矩,便可產生高達750N的實際接觸力,且該力的大小與導線截面毫無關係。因此,採用接線端子壓線框就擁有不受任何環境影響,大接觸面積、大接觸力的永久性聯接。電壓降小接觸點的電壓降大小也是鑑別接線座質量的尺度之一。即使對螺釘施以很小的力距,電壓降的值仍大大低於VDE0611所要求的界限。同時,施加的力矩在很大範圍內變化,電壓降幾乎不變。因此,雖然不同的操作人員所使用的力矩大小不同,卻不會影響連線質量。這是接線端子採用壓線框可靠性的又一證明。自鎖功能大的接觸力只有持久地作用在導線上才有意義。 接線端子採用壓線框在這方面也具有最大的可靠性。在擰緊螺釘的過程中壓線框上面帶螺紋的舌片向上彈起,由此產生一個對螺釘的反作用力。由於溫度造成的導線直徑的改變由壓線框本身的彈性作用來抵消,因此無須再次擰緊螺釘。 對壓上導線的壓線框在130oC的環境下作168小時的老化試驗,然後又以20倍的重力加速度作168小時的震動試驗。在完成了這些比VDE0611還要嚴格的試驗後,導線從壓線框中的拔出力仍比VDE0611的規定 值高出六倍之多,而電壓降仍然保持不變。這毫不含糊地顯示了接線端子採用壓線框的免維護性。氣密性多種環境因素,如溫度、空氣濕度等長年作用在接線端子上,因此接線端子必需有能力經受不利環境因素的考驗,根據DIN41640第76章的規定所作的試驗以及實際經驗證明,即使在連線沒有壓接端頭的軟導線的情況下,壓線框也能保持其氣密性能。
