高枝剪

高枝剪

果樹的修剪與果實採摘是果樹生長管理時期不可或缺的重要環節。我國的水果生產量居世界首位,果樹種植分布地跨大江南北,產生了大量的果園修剪和採摘作業量。雖然,我國採摘機械得到迅速發展,採摘器、動力剪枝採摘工具等採收機具已有所套用; 但已有機具大多功能單一,不能解決果園生產中實際問題。 利用高枝剪進行果樹修剪和果實採摘作業,是以人手的握力來操作手柄,帶動刀具的開合,剪斷枝條或採摘水果; 但由於枝條的高度不等,傳統的高枝剪長度不可調,造成了操作不方便。

特點

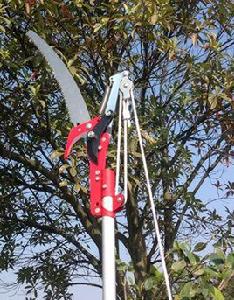

手捏高枝剪 手捏高枝剪

高檔一些的高枝剪特點:手捏高枝剪、有枝剪型、鍘刀型。桿配備多是玻璃鋼纖維桿、鐵桿,長度是:3米、3.5米、4米、5米。

根據用途種類也有電業部門專業用的特種高枝剪。

鍘刀型 鍘刀型
枝剪型高枝剪 枝剪型高枝剪



鍘刀型高枝剪 鍘刀型高枝剪

作用

1. 防治美國白蛾發揮很大的作用,修剪病蟲害枝條;

2.在果園中也有很大作用,還能採集果實。

3.園林綠化中,主要修剪病蟲害枝條,保持樹體美觀。

果樹修剪

果園一年四季都會有果樹修剪作業,果樹修剪對果樹的生長大有益處:

1) 減少多餘的枝條覆蓋,提高有效葉幕層,增加有效葉係數,提高光合作用。葉片是果樹光合作用的場所,光合作用可以為果樹累積充足的有機營養,促進果樹高產。

2) 通過修剪枝條來控制果樹枝條生長的頂端優勢,並促進花芽分化。修剪後,入夏時枝條頂端即停止生長,養分不消耗在頂端生長上,枝條頂端形成葉叢枝,葉而積大,又都是成熟葉片,光合效率高,能增加枝條的營養積累,從而提高了頂芽細胞質的濃度,即可完成花芽分化,第2年春季就能開花。

3) 修剪果樹可以克服樹體外圍結果和產量大小年的現象。樹體自然生長,造成內部枝條過密,結果部位外擴。過分提高果樹當年產量,樹體營養虧損,引起第2年開花結果少,產量下降,形成大小年。

高枝剪設計

工作原理

握力式高枝剪適用於各個季節果園內枝條的修剪及果品的採摘,不受季節性、通過性和地域性的限制。其單純依靠人力通過手柄的捏合,帶動拉線,拉線與動刀鉸接,在一捏一合的動作下完成剪枝。剪枝機構運動簡圖如圖1所示。圖1中,人手握住手柄從a位置向b位置運動,帶動動刀從a位置向b位置運動; 伸縮桿則可以根據工作對象的高度調整到相應的長度。

機構構成

可調式握力高枝剪由手柄、伸縮桿、傳動機構和剪刀4部分組成。

伸縮桿分為3節可調伸縮部分,根據伸縮桿上打孔的數量實現有級可調,通過3部分桿件的伸縮配合可實現8種作業高度,完全打開可以達到5m; 如加上人的身高,最大作業範圍可以達到6m。收納後,桿子最短為1. 8m,便於攜帶。調節部件用來控制伸縮桿的伸和縮,伸縮桿的3部分中間一節是固定不動的,其餘兩節分別以中間部分為基準向上、向下伸展( 調節器a控制第1節向上伸展,調節器b控制第3節向下伸展) 。

傳動桿在伸縮桿內部,連線手柄的拉線,也分為3部分以配合伸縮桿的伸縮,依靠手力捏合即可剪斷高處的枝條。

刀片加裝塑膠齒狀夾子,可在剪枝時夾住枝條,也可夾住採摘的果實。修剪刀頭可以旋轉,增加操作人員的可視角度。

高度調節部件的設計

可調式高枝剪伸縮桿選用鋁合金材質,進行了鍍鉻處理。鋁合金材料密度小,強度與質量比高,在生產過程中加工成型方便,在攜帶型工具的研究中已經得到了廣泛的套用。鋁合金鍍鉻後,不僅可以有效提高其裝飾性,還可以增強其防腐性和耐磨性,能極大地提高伸縮桿在果園複雜環境下的使用壽命。伸縮桿結構及3節伸縮桿的截面參數如圖3所示。在每節伸縮桿上都衝壓了1個半徑3mm的凹槽,來作為伸縮桿伸縮運動的導軌和導槽,保證伸縮桿無相對旋轉,從而便於各節伸縮桿在達到預定位置後實現全部約束。

剪下部件的設計

高枝剪的主要作業目的是剪斷枝條,所以關鍵部件是剪刀。握力式高枝剪的剪刀與普通剪刀不同的地方在於以下3點:

1) 刀片分為一動一靜,握動手柄是帶動動刀片的開合,定刀與伸縮桿在一條直線上保持不動;

2) 刀刃形狀不是直線,而是圓滑的弧線,且刃口單面成楔形,能夠實現滑切。因為滑切要比砍切省力[4],所以這種刀刃可以更方便操作。

3) 兩片刀片上分別有一個帶有鋸齒狀的夾持件,在剪斷枝條的同時可以夾住剪下來的枝條。這樣,廢棄的枝條就不會搭接在枝杈之間,從而阻礙有效光合作用的進行,並且方便廢棄紙條的回收。
