風杯式風向風速表

產品功能

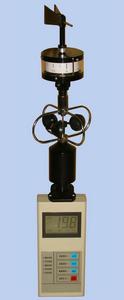

風杯式風向風速表
風杯式風向風速表M204822可以同時測量瞬時風速,瞬時風級,平均風速,平均風級,對應浪高等5個參數。並採取了許多降低功能的措施,大大減少儀器的功耗,它帶有數據鎖存功能,便於讀數。在風向部分採用了指北裝置,測量時無需人工對北,簡化測量操作。

技術參數

1風速指標:
風速測量範圍: 0-30m/s
風速感測器啟動風速: 0.8m/s
風速測量精度:±(0.3+0.03*V)m/s(V實際風速)
可顯示的風速參數:瞬時風級,平均風速,平均風級,對應浪高
顯示解析度:0.1m/s (風速)
1級 (風級)
0.1m (浪高)
2風向指標
風向測量範圍:0-360 16方位
風向感測器啟動風速1.0m/s
風向測量精度:±1/2方位
風向定北:自動
環境指標
工作環境溫度:-10-+45°C
工作環境濕度<=100%RH (無凝結)
供電電源
電源電壓:4.5V 5號乾電池3節
平均耗電電流<=5mA(電源電壓為4.5V)
外形尺寸和重量
外形尺寸:400mmX100mmX100MM
重量0.5Kg

工作原理

1 風向部分:
風向部分由保護風杯的護圈所支撐。由風向標,風向軸及風向度盤等組成,裝在風向度盤上的磁棒與風向度盤組成磁羅盤用來確定風向方位。當鏇轉處於風向度盤外殼下的托盤螺母時,托盤把風向對盤托起或放下,使錐形軸承與軸尖離開或接觸。風向示值由風向指針在風向度盤的穩定位置來確定。
2 風速部分
風速感測器採用的傳統三杯鏇轉架結構。它將風速線性地變換成鏇轉架的轉速。為了減小啟動風速,採用塑制的輕質風杯,錐形軸承支撐。在鏇轉架的軸上固定有一個齒狀的葉片,當鏇轉架在隨風鏇轉時,軸帶動著葉片鏇轉,齒狀葉片在光電開關的光路中不斷切割光束,從而將風速線性地變換成光電開關的輸出脈衝頻率。儀器內的單片機對風感測器的輸出頻率進行採樣,計算。最後儀器輸出瞬時風速,一分鐘風速,瞬時風級,一分鐘風級,平均風級對應的浪高。測得的參數在儀器的液晶顯示器上用數字直接顯示出來。
為了減少儀器的功耗,儀器中的感測器和單片機都採取了一些降低功耗的專門措施。
為了保證數據的可靠性,儀器中還帶有電源電壓檢測電路。當電源電源低於3.3V左右時,儀器顯示器顯示“欠壓”提示用戶電源電壓太低數據已不可靠應及時更換電池。
儀器內還設計有電源控制電路,用電路來替代機械開關來控制儀器的投斷電。

風杯式風向風速表M204822使用方法

1 風向測量部分在觀測前應先檢查風向部分是否垂直牢固的連線在風速儀風杯的護架上並反向鏇轉託盤螺母使支撐著方向度盤的托盤下降,使軸尖與錐形軸承接觸
觀測時應在風向指針穩定時讀取方位讀數。
觀測後為了保護軸尖與錐形軸承,正向鏇轉託盤螺母使托盤上升,托起風向度盤,從而使軸尖與錐形寶石軸承離開。
2風速測量部分
確認儀器內已經裝上電池,本儀器採用的是3節5號1.5V乾電池。請注意不要採用可充電電池,它的輸出電源只有1.2V,電源不夠。打開儀器的後蓋板,將3節5號乾電池裝入電池架內(注意電池的極性一定要正確,看準後再將電池裝入)電池裝入後,儀器可能處於頭點狀態,也可能處於斷電狀態,這是可用面板上的電源開關,來控制儀器電源的開與關
請參看儀器的面板布置圖,儀器投電後首先進行顯示器的自檢,顯示器上所有可能用到的筆畫都顯示大約2秒鐘,然後儀器便進入測量狀態。
按鍵功能為:A-瞬時風速 C-瞬時風級 B-平均風速 D-平均風級 E-對應浪高
瞬時,平均風速單位:m/s,瞬時,平均風級單位:級 對應浪高單位:m。
儀器運行時,測量瞬時風速,平均風速,瞬時風級,平均風級,對應浪高這5個參數只能顯示其中的一個參數,顯示參數由風速顯示鍵和風級顯示鍵用來切換,每按一次風速鍵顯示參數就在瞬時風速和平均風速之間切換,每按一次風級顯示鍵顯示就在瞬時風級,平均風級,對應浪高之間切換。
顯示時對應的位置上會出現小數點。風速,浪高參數小數點後保留一位,風級顯示整數,沒有小數點顯示。
平均風速,平均風級,對應浪高需要有一分鐘的採樣時間,所以在投點後一分鐘內,或鎖存撤銷後一分鐘內,不能得到正確的平均值,一直要等到採樣時間大於一分鐘以後,顯示器才顯示有效的參數值。
鎖存顯示按鍵可以使儀器在測量狀態和鎖存狀態之間切換。在測量狀態時按一下鎖存顯示鍵,儀器進入鎖存狀態,鎖存狀態,測量值鎖存後顯示值被鎖定。
在鎖存狀態時按一下鎖存鍵,鎖存功能消失,表示儀器回到測量狀態。
儀器里設計有電源電壓檢測電路,當電源電源低於設定值(3.3V左右)時顯示器立即顯示“欠壓”,不再顯示參數值,以免用戶得到錯誤示值。更換新電池後再使用。
由於本儀器採用的是小型乾電池,鎖存電能有限。所以用完以後一定要記住及時關閉電源,取出電池以延長電池的使用壽命。
由於儀器內有精密的機械結構,所以使用時應小心,不得摔碰

儀器組成

風向測量部件 1件 風速感測器 1件 儀器主機 1台 使用說明書 1份 產品合格證 1張

產品用途

套用於農林,環境,海洋,科學考察,氣象教學等領域測量大氣的風參數。
