電熱輻射板

電熱輻射板是一種電熱取暖設備。它以電為能源,電加熱元件通過傳導方式使工作表面溫度升高,工作表面以紅外熱輻射方式向空間中放射能量,空間中的人和物體吸收熱,達到採暖效果。

電熱輻射板的定義和原理

電熱輻射板是一種電熱取暖設備。它以電為能源,電加熱元件通過傳導方式使工作表面溫度升高,工作表面以紅外熱輻射方式向空間中放射能量,空間中的人和物體吸收熱,達到採暖效果。電熱輻射板一般又稱為電熱紅外輻射採暖器、電輻射器、電熱幕等。電熱輻射板內置的發熱元件不發光、不耗氧、無明火,加熱其工作表面(一般為鋁合金,也有其它金屬或非金屬噴塗紅外塗料)後,工作表面放出紅外線向空間中進行熱輻射。類似太陽溫暖地球的原理,使人和物體受熱。其電熱功率一般為800W~8000W。

電熱輻射板的結構

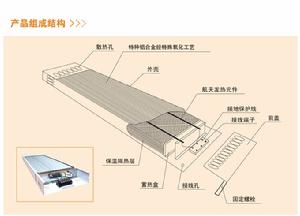

高溫電熱輻射板結構高溫電熱輻射板結構
電熱輻射板的結構,主要由如下幾個方面組成:
1.電熱元件:不鏽鋼鎧裝電熱管或者電熱線、電熱布
2.保溫隔熱棉
3.工作表面:鋼製或鋁合金散熱片
4.電熱元件和鋁合金散熱片的固定支架部分
5.接線端子排
6.電線
7.外殼部分

電熱輻射板的分類

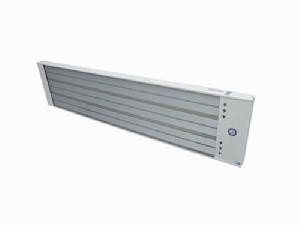

高溫電熱輻射板高溫電熱輻射板
按照工作溫度,可分為:低溫電熱輻射板(100攝氏度以內)、中溫電熱輻射板(100~200攝氏度)、高溫電熱輻射板(200攝氏度以上)
按照發熱元件,可分為:鎧裝電熱管輻射板、碳纖維電熱輻射板、雲母片輻射板、碳纖維布電熱輻射板等等。
按照工作表面材料,可分為:漆面輻射板、碳化矽輻射板、鋁合金輻射板,等。
按照安裝位置,可分為:吊頂式、壁掛式、踢腳線式,等。

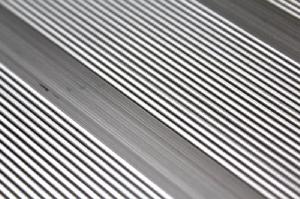

鎂鋁合金面板特寫鎂鋁合金面板特寫

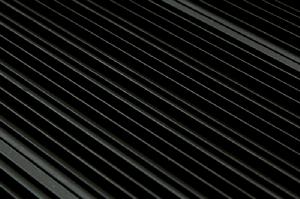

遠紅外塗層面板特寫遠紅外塗層面板特寫

電熱輻射板的產品性能特點

以高溫電熱輻射板為例,該產品具有如下優良性能:
1 ──根本不用水,節省寶貴的水資源(地球上的能源多為不可再生能源);
2 ──配套採用節能牆體與節能門窗,相對減少耗電量(熱效率高,房間保暖效果好的話,需要補充的熱量就會很少);
3 ──沒有鍋爐房,節約寶貴的土地資源;
4 ──無煙塵及二氧化硫、二氧化碳排放,保護環境;
5 樓宇升級──該採暖系統具有環保、節能和智慧型溫控功能,提高其現代品位,符合現代建築導向;
6 管理減負──無跑、冒、滴、漏之憂,減少集中供熱諸多管理事務的維修維護及相應的物業管理人員;
7 ──通常情況下產品可在5個採暖季內不出故障,優質的電熱紅外輻射板的使用壽命可達25年;
8 維修甚少──如無人為損壞,維修與維護甚少(無流體、無轉動部件);
9不占面積──無室內管道與暖氣片,不占用室內使用面積,室內美觀寬敞;
10)自控運行──不受採暖季節限制,想用就用,分室自控開關,自調溫度,節能省電;
11)舒適健康──室內溫度均勻,保持恆溫,無飄塵,熱舒適度高,對人體有理療保健功能;
12)安靜無噪──沒有鍋爐採暖的雜音,採暖無風、無味、無光;
13)運行費用低──採暖電費低於集中供熱費用,溫度調節適度,還可節約採暖費用

電熱輻射板安裝指南

一.安裝與固定方式

(1)懸掛式安裝
在混凝土結構非承重樑上,用12mm衝擊鑽打兩隻孔(孔距以輻射器背面掛鈎的孔距為準)。放入膨脹螺栓,並預緊固定。把隨機器附帶的2mm支架由平板折成C型,用4*8帶墊十字機制螺絲固定在輻射器背面。托舉輻射器兩端,到適合的高度,用膨脹螺栓的螺母將2mm支架固定在天花板上。
(2)壁掛式安裝
在距地面不小於2m高的混凝土結構牆面上,用12mm衝擊鑽打兩隻一組的孔,共四隻孔。放入膨脹螺栓,並將斜角型壁掛支架固定在牆面上。把隨機器附帶的2mm支架由平板折成C型,用4*8帶墊十字機制螺絲固定在輻射器背面。托舉輻射器兩端,到適合的高度,用法蘭螺絲螺母將2mm支架與斜角型壁掛支架相固定。

電熱輻射板安裝實景圖電熱輻射板安裝實景圖
(3)門楣式安裝
此安裝方式適合取代商超、酒店、銀行、郵局等公共場所,用於取代大功率熱風幕機,起到節能降耗的作用。首先確定安裝位置,一般在門上方的居中位置安裝。為兩隻彎板和兩隻上框掛件使用4.2mm鑽頭在鋁合金門框上鑽相應的孔,用抽芯鋁鉚釘分別將彎板和掛件固定在該位置。用拉線(可使用油絲繩或金屬吊鏈)從上框掛件至下彎板拉緊系好,注意角度要朝向遠離玻璃的室內。將產品固定在彎板上。調整拉線,校正產品高度及水平度,以達到美觀效果。註:如果室內為大理石或者瓷磚地面,最好在輻射器照射面積下方鋪設化纖或棉毛材質的迎賓毯,以促進紅外線吸收提高空間溫度。二.接線方式

(無論採用哪種接線方式,總電源線路均需接入全極斷開漏電保護開關)
(1)每台設備與溫控器直接連線(不使用交流接觸器)
1。使用機械式溫控器
零線和地線,直接接入輻射器的接線端子排。火線接入機械式溫控器的入線端,零線接入機械式溫控器的指示燈零線端,再從機械式溫控器引出受控火線,接入輻射器的接線端子排。電源線的火線一律採用不小於2.5平方毫米的國標護套線。如下圖:
2。使用電子式或電子液晶式溫控器
地線直接接入輻射器的接線端子排,火線和零線接入溫控器的入線端,再從電子式或電子液晶式溫控器引出受控火線和受控零線,接入輻射器的接線端子排。電源線的零線和火線一律採用不小於2.5平方毫米的國標護套線。如下圖:
(2)每台設備加裝交流接觸器,線圈受溫控器控制(同時控制3KW以上或者多台機器)
按設計圖紙(略)的要求排布電力線,380V三相L1、L2、L3及零線N分別接入交流接觸器相應輸入端,再由交流接觸器相應受控端引出受控線,接入輻射器端子排上的L1、L2、L3及零線N。
通往每台輻射器的電力線每路直徑不小於2.5mm。
電力線排布過程中不應有接頭。
溫控表箱的控制線,接入交流接觸器的控制線圈相應端子。

如何驗證電熱輻射板質量

仍以高溫電熱輻射板為例,質量主要看如下幾個方面
發熱單元:看使用材質。質量優秀的高溫電熱輻射板使用304無縫不鏽鋼管作為發熱單元的外壁。發熱單元使用鎳鎘合金絲,傳熱絕緣材料使用經改性處理的進口氧化鎂粉,這種改性氧化鎂粉加入了矽粉,使發熱單元在製造出來之後,加高溫烘箱烘焙,具有更好的防潮絕緣性能。檢驗發熱管的外壁的材質最好的方法是看其使用一段時間後是否具有金黃色金屬光澤,並且用白紙刮擦不會看到紙上有黑色粉末。
散熱工作單元:散熱工作單元為鋁型材製品。質量好的工作單元以銀鋁合金通過陽離子鹼洗氧化亞光處理,使鋁型材表面具有一層均勻緻密的散射膜,該金屬膜可以增加紅外線發射率,金屬表面處理技術可以使該薄膜保持10um以上的厚度。而一般東北小廠家做的輻射板經常使用碳化矽塗層甚至油漆噴塗,這些塗層會在經年累月的高溫運行中產生起皮、掉漆、裂縫。
保溫隔熱單元:矽酸鋁纖維是以Al2O3和SiO2為主要成份的人造無機纖維,具有質輕、耐高溫、熱穩定性好、導熱係數低、抗熱衝擊、耐腐蝕、絕熱、保溫、顏色潔白等優點。可以保證輻射板的發熱單元和散熱單元在高溫工作時,機體外殼只有輕微升溫。
電路控制單元:高品質的輻射板產品機體內部的電路接線五位端子排採用耐高溫材質,可以保證800攝氏度以內不自燃,150攝氏度以內不熔化。五位端子排每相可以安全通過電流為20A,從而保證了電氣安全。
機體外殼:輻射板的外殼採用上海寶鋼的冷軋鋼板,厚度保證在1.0mm以上。冷軋板一體衝壓成型的外殼,可以避免日後的使用過程中機器扭曲、變形、開焊等情況。外殼表面處理採用高溫噴塑,長期工作不變色。
