簡介

電梯對講系統中的一個分機,安裝於電梯轎廂中,當電梯遇故障時可通過此轎廂分機向管理中心進行報警求助。採用二進制編碼方式,可任意設定分機號
免提式對講,廣播級通話音質,放音逼真、清晰、宏亮。
可向控制室主機報警及對講。
可和機房分機之間實現雙方對講。
可和機房分機、主機之間實現三方對講。
可外接電梯內自帶的喇叭及咪頭。
可外接報警按鈕。

硬體組成

1、喇叭


2、咪頭
3、呼叫/報警鍵
4、對講指示燈
5、報警指示燈
6、短路指示燈
7、咪頭、喇叭插孔
8、六芯引線(四芯連線匯流排及兩芯外接按鈕線)

技術參數

1、工作電壓:DC10-22V
2、分機喇叭輸出功率:800mW
3、分機接線: 不小於0.5mm

接線圖

接線圖接線圖

安裝使用說明

1、分機編碼:
分機後面有五個二進制編碼開關,撥到“ON”時分別表示:1、2、4、8、16。如:第三路分機的編碼是1+2,開關位置1、2放在ON位;如:第14路分機的編碼是2+4+8,開關位置2、4、8都放在ON位置;第19路分機的編碼是1+2+16,開關位置1、2、16就放在ON位置。編碼後,主機不需重新開機,即可確認。
2、分機接線方式:
中繼盒為一進四出,即:一個匯流排輸入連線埠和四個匯流排輸出連線埠。
將編碼後的所有分機上四芯引線“紅、黃、藍、黑線”對應接至中繼盒上的“匯流排輸出”1、2、3、4接線柱上;將主機上的1、2、3、4接線柱對應接至中繼盒上“匯流排輸入”1、2、3、4接線柱上。
3、安裝調試:
與主機接好線後,打開主機的電源,如果分機上的報警指示燈每隔幾秒鐘閃亮一下,表示分機正常工作;如果指示燈不閃亮,則表示分機沒有正常工作。
4、分機向主機報警及對講:
按下分機面板上的呼叫/報警鍵(分機上的報警指示燈亮),主機上相應的路選指示燈呈紅色閃亮,同時伴有音樂聲提示,直至選定主機相應的路選按鈕後(分機上的報警指示燈滅,對講指示燈亮),音樂聲停止,相應的路選指示燈轉成綠色,按住主機對講鍵,可對分機講話,鬆開對講鍵,可聽分機講話;同時該路的所有機房分機(即:機房、電梯頂、電梯底) 呼叫指示燈都呈紅色亮,如需加入對講,按下此分機上的對講鍵(對講方法:按下對講鍵可講話,鬆開對講鍵可聽主機與轎廂分機的講話)。

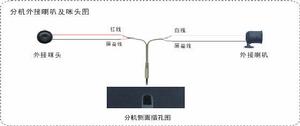

5、分機外接喇叭及咪頭:
當需要使用電梯內的喇叭和咪頭時,可將分機內配送的雙列單芯禁止單插頭線插入分機的外接喇叭、咪頭插孔,外接喇叭、咪頭。雙列單芯禁止單插頭線的紅色線與金色禁止線分別接外接咪頭的正負極(分極性),白色線與金色禁止線接外接喇叭。
6、分機外接報警按鈕:
當需要外接或使用電梯內的報警按鈕時,可從分機上的外引白、黑兩芯線上外接(不分極性)。

外接喇叭咪頭圖

外接喇叭咪頭圖外接喇叭咪頭圖
