載荷限制器

載荷限制器

起重機載荷限制器可以分成兩在類:一類為機械式,一類為電子式。 機械式載荷限制器目前國內用得很少,主要使用電子式載荷限制器。 目前,載荷限制器中使用的載荷限制器主要有電阻應變式和磁彈性式兩種。

用途

載荷限制器是起重機械的安全保護裝置。能防止起重機械因超載而引起機構損壞、鋼絲繩斷裂,制

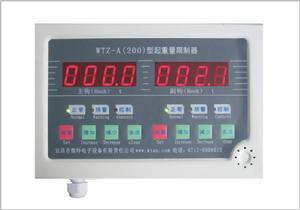

載荷限制器 儀表圖載荷限制器 儀表圖
動器制動失靈等造成重大設備或人身傷亡事故。
近年國內已開發生產多種起重機載荷限制器,在產品質量和性能指標方面有很大提高,並已形成相當生產規模,因而推廣使用載荷限制器已具備一定物質基礎,為安全生產創造了條件。

基本原理

起重機載荷限制器可以分成兩在類:一類為機械式,一類為電子式。機械式載荷限制器目前國內用得很少,主要使用電子式載荷限制器
電子式超載限制器的工作原理:
載荷感測器是本裝置的檢測元件,載荷感測器將載荷(起重量G)轉換為與其成正比的電信號。目前,載荷限制器中使用的載荷限制器主要有電阻應變式和磁彈性式兩種。用得比較多的是電阻應變式。經載荷感測器將載荷轉換成電信號後,通過放大器將信號放大。放大後的信號一路經A/D變換器變換成數字量,由顯示器顯示重量值,另一路送入比較器與預先設定的基準信號進行比較,不同的基準信號決定了載荷限制器的不同動作點。比較器的基準信號可設定在起重機額定載荷的90%左右,為預報警值,當起重機起吊的實際重量大於預報警值時,比較器輸出高電位,並驅動聲光電路,使其發出繼續聲光信號,提醒司機注意起重機已接近滿負荷。預報警信號不是必須的,有些載荷限制器中沒有設預報警。比較器的基準信號可設定在額定起重量的100%-110%之間,當實際載荷超過設定值時,比較器輸出高電位,由此觸發一個延時電路,經一定延時後由門電路輸出一個高電平驅動聲光電路發出持續報警信號,與此同時,門電路的輸出高電平通過一個功率開關三極體驅動繼電器動作。繼電器的一個觸頭串接在起升機械的控制線路中,當繼電器通電動作後,切斷起升機構的電源,電動機停止起升作業,起到保護的目的。
在比較器後面增加延時電路的目是為了避開起重機提升起動瞬間的衝擊載荷,防止發生誤動作。目前,國內生產的載荷限制器電路有採用常規電路,也有用單片微機控制電路,但功能基本是一致的。

選型和保養

對於起重機生產廠家和用戶來說,選擇好載荷限制器的性能,做到正確使用和維護保養,對於延長起重機壽命,保持完好的運行狀態和生產的安全性至關重要。
起重機的額定起重量是指起重機允許起吊的重物連同吊具重量的總和(對於流動式的起重機,包括固定在起重機上的吊具)。對於幅度可變的起重機,根據幅度規定的額定起重量,因此,對於各種吊具如:電磁吸盤、抓鬥、容器、龍門架等均應作為有效載荷考慮。
載荷感測器在使用過程中要及時維護保養,由於使用條件比較惡劣,工作頻繁,感測器零點可能發生改變。所以,使用一段時間後要調整零點,並定期進行靈敏度和精度檢校。
