概述
1、用途：軸向外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能
2、型號：DN32-DN1600，壓力級別：0.1Mpa-2.5Mpa
3、軸向補償量：18mm-400mm

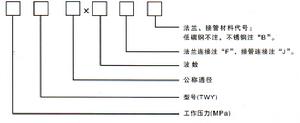

4、型
號示例
舉例：0.6TWY500×8JB表示：公稱通徑為500mm，工作壓力為0.6MPa(6kg/cm2)波數為8個，不鏽鋼管連線的軸向型外壓式波紋補償器。
註：疏水口的設定按用戶要求。
使用說明
軸向型外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘餘介質可以排除等優點。
作用力的計算
軸向型外壓式波紋補償器對支座作用力的計算：（不考慮溫度對補償量及剛度的修正）
例：一碳鋼管路，公稱通徑500mm，工作壓力0.6MPa；介質溫度350°C ，環境最低溫度-10°C，安裝溫度為20°C，管線長如圖，疲勞破壞次數要求3000次。要安裝一外壓補償器，試計算補償器對支座的作用力。
外壓補償器一般安裝位置如下（圖示）：
（2）根據使用條件和熱變形計算數據，查樣本可選用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm。(不做預變形)
（3）A、B管架受軸向力：
內壓推力：Fp=100·P·A=100×0.6×3167=190020N
軸向彈力：Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N
技術參數
設計溫度：﹣20℃-﹢400℃ 產品代號：JZW 波紋管形式-連線形式 壓力-通徑-補償量
| 通徑 | 長度 mm | 波數 | 壓力等級 Mpa | 濾紋管有效 面積 cm2 | 最大外徑尺 寸 mm | ||
| 0.6 | 1 | 1.6 | |||||
| 軸向補償量 mm/ 剛度 N/mm | |||||||
| 50 | 432 | 10 | 41/231 | 39/255 | 37/286 | 81 | ф270 |
| 654 | 20 | 82/116 | 78/126 | 74/143 | |||
| 65 | 488 | 10 | 41/231 | 39/255 | 37/286 | 82 | ф290 |
| 756 | 20 | 82/116 | 78/126 | 74/143 | |||
| 80 | 506 | 9 | 56/196 | 53/232 | 50/278 | 121 | ф308 |
| 789 | 18 | 112/98 | 106/116 | 100/139 | |||
| 100 | 532 | 8 | 61/167 | 57/218 | 54/256 | 180 | ф336 |
| 789 | 16 | 122/84 | 114/109 | 108/128 | |||
| 125 | 616 | 8 | 82/278 | 78/301 | 75/320 | 257 | ф368 |
| 966 | 16 | 164/129 | 156/151 | 150/160 | |||
| 150 | 950 | 8 | 124/125 | 112/154 | 89/330 | 535 | ф450 |
| 1540 | 16 | 250/56 | 210/87 | 160/113 | |||
| 200 | 950 | 8 | 130/155 | 100/126 | 70/409 | 779 | ф505 |
| 1550 | 16 | 250/75 | 200/113 | 160/205 | |||
| 250 | 1080 | 8 | 161/111 | 130/162 | 105/378 | 1075 | ф566 |
| 1800 | 16 | 320/51 | 260/94 | 201/119 | |||
| 300 | 1090 | 8 | 161/138 | 130/194 | 100/338 | 1269 | ф600 |
| 1820 | 16 | 320/54 | 260/100 | 200/168 | |||
| 350 | 1090 | 8 | 165/165 | 132/221 | 99/438 | 1619 | ф676 |
| 1820 | 16 | 320/71 | 250/121 | 200/218 | |||
| 400 | 1110 | 8 | 162/164 | 132/290 | 101/468 | 2008 | ф710 |
| 1840 | 16 | 310/76 | 251/145 | 190/268 | |||
| 450 | 1110 | 8 | 152/131 | 124/339 | 100/532 | 2428 | ф768 |
| 1840 | 16 | 301/81 | 251/170 | 190/245 | |||
| 500 | 1475 | 6 | 190/180 | 150/515 | 150/765 | 3473 | ф975 |
| 2450 | 12 | 371/90 | 300/175 | 300/298 | |||
| 600 | 1540 | 6 | 195/231 | 150/754 | 140/765 | 4766 | ф1090 |
| 2540 | 12 | 391/121 | 290/364 | 280/480 | |||
| 700 | 1540 | 6 | 200/222 | 155/601 | 150/832 | 6068 | ф1190 |
| 2540 | 12 | 400/112 | 300/400 | 290/478 | |||
| 800 | 1540 | 6 | 201/200 | 164/497 | 150/897 | 7528 | ф1290 |
| 2540 | 12 | 400/135 | 321/451 | 299/583 | |||
| 900 | 1605 | 6 | 220/206 | 230/635 | 220/765 | 9328 | ф1460 |
| 2685 | 12 | 430/154 | 460/337 | 442/388 | |||
| 1000 | 1605 | 6 | 220/356 | 230/615 | 220/763 | 11118 | ф1560 |
| 2685 | 12 | 430/268 | 460/303 | 442/418 | |||
| 1100 | 1605 | 6 | 210/273 | 230/654 | 221/754 | 13066 | ф1660 |
| 2685 | 12 | 428/187 | 460/347 | 442/414 | |||
| 1200 | 1605 | 6 | 210/308 | 230/757 | 221/832 | 15170 | ф1760 |
| 2685 | 12 | 420/104 | 460/488 | 443/601 | |||
| 1300 | 1605 | 6 | 220/356 | 230/864 | 221/864 | 17432 | ф1860 |
| 2685 | 12 | 410/132 | 450/432 | 435/626 | |||
| 1400 | 1605 | 6 | 212/398 | 231/645 | 226/889 | 19851 | ф1960 |
| 2685 | 12 | 410/198 | 450/466 | 430/665 | |||
| 1500 | 1605 | 6 | 201/321 | 230/978 | 220/984 | 22427 | ф2060 |
