視窗係數 磁心視窗的占空係數簡稱視窗係數。 磁心視窗的占空係數KW 磁心的視窗銅線占空係數KW是銅線實際占有的面積量，它由導線的截面積、匝數、層數、絕緣厚度及繞組的匝間距離等決定。KW可以用下面的式子來表示： KW主要與導線直徑和繞組數有關，一般取KW=0.2～0.4，導線直徑小於0.2 mm或多股並繞及繞組數大於3時取較小的值。 紅色區域的面積就是視窗面積

磁心視窗的占空係數簡稱視窗係數。

視窗係數

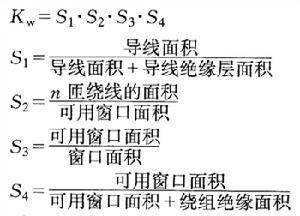

磁心視窗的占空係數KW 　磁心的視窗銅線占空係數KW是銅線實際占有的面積量，它由導線的截面積、匝數、層數、絕緣厚度及繞組的匝間距離等決定。KW可以用下面的式子來表示：

KW主要與導線直徑和繞組數有關，一般取KW=0.2～0.4，導線直徑小於0.2 mm或多股並繞及繞組數大於3時取較小的值。

紅色區域的面積就是視窗面積

視窗係數
