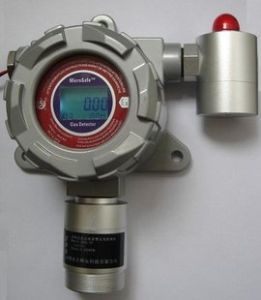

JSA5-H2S-A硫化氫檢測帶聲光報警一體機適用於各種工業環境和特殊環境中的硫化氫濃度連續線上檢測及現場聲光報警,對危險現場的作業安全起到預警作用,儀器採用進口電化學感測器和微控制器技術,具有信號穩定,精度高、重複性好等優點,防爆接線方式適用於各種危險場所。儀器兼容各種控制報警器、PLC、DCS等控制系統,可以同時實現現場報警和遠程監控、報警功能。

描述

半導體技術硫化氫氣體探測器被設計用以監測環境空氣中硫化氫氣體的濃度,它的測量範圍從標準型的0-20/50/100ppm(可在工作現場調節)到高測量範圍型的10,000ppm。該產品採用固體金屬氧化物半導體感測技術。感測器由兩片薄片組成:一片是加熱片,另一片是對硫化氫氣體敏感的氣敏片。 兩片薄片都以真空鍍膜的方式安裝在一個矽晶片上。加熱片將氣敏片的工作溫度提升到能對硫化氫氣體反應的水平。氣敏片上有金屬氧化物,可動態地顯示硫化氫氣體濃度的變化。其敏感性可從十億分之一到百分之一。本產品堅固耐用,在絕大多數工業環境中都能保持穩定工作十年以上。

套用領域

在哪些地方用固體氧化物半導體型硫化氫探測器最適宜?

惡劣氣候

l 沙漠及高溫地區

l 零度以下環境

l 熱帶亞熱帶潮濕環境

惡劣環境

l 遠洋作業

l 石油天然氣鑽井作業

l 硫化氫氣體經常出現的場合

型號介紹

1、(標準的4-20MA輸出)

是帶暗蓋的防爆型探測器。操作是通過信號變送器端面板上的指針式電錶。產品是在1985年開始銷售的,多年來一直有設計方面的改進。最新的一項改進就是增加了故障診斷功能。故障診斷迴路能在加熱片或氣敏片斷開時觸發發光二極體並同步地使4-20mA輸出變為0mA。感測器信號發生迴路的插入式模組方便了產品的升級換代。

l 線性4-20mA輸出

l 感測器故障診斷

l 直接反應,恆溫控制

l 單人遠程校準

l 可按MicroSafe 智慧型探測器標準進行實地升級

2、

(智慧型化感測器, 4-20mA輸出, 無干擾操作界面)

智慧型探測器套用 軟體技術。可通過一個手持的磁性編程工具對在玻璃罩殼下的編程按鈕進行操作。互動、連續的校準提示顯示在16位的LCD顯示屏上。變送器的設計集成了故障診斷功能。每一種狀況都被方便地顯示出來。感測器的信號傳送模組是即插式的,這樣就方便了現場維護。TP-524型的變送器可用以替換現有的。

l 線性4-20mA輸出

l 集成感測器故障診斷

l 直接反應,恆溫控制

l 單人遠程校準

l 帶感測器工作壽命顯示

l 液晶顯示故障及校準狀況

l 無干擾的控制界面(通過手持的磁性編程工具)

l 簡單的選單式編程及校準

l 16位字元LCD顯示,帶背光

3、

(智慧型化感測器, 4-20MA輸出,RS-485通訊接口,帶繼電器 無干擾操作界面)智慧型探測器是功能最齊全的硫化氫感測器。這種智慧型化的感測器套用軟體技術。採用無干擾操作界面。所有的操作都是選單式的並可通過一個手持的磁性編程工具來進行。在系統建立方面提供了靈活的選擇餘地。標準的輸出包括4-20mA輸出,RS-485通訊接口及3個報警繼電器。感測器的信號傳送模組是插入式的,這樣就方便了現場維護。

l 線性4-20mA輸出,3個報警繼電器及RS-485通訊接口

l 集成感測器故障診斷

l 直接反應,衡溫控制

l 單人遠程校準

l 帶感測器工作壽命顯示

l 液晶顯示故障及校準狀況

l 無干擾的控制界面(通過手持的磁性編程工具)

l 簡單的選單式編程及校準

l 16位字元LCD顯示,帶背光

技術特點

l 可實地更換的即插型電子元件

所有TP系列感測器的信號發生器元件都配有多腳插頭以方便在工作現場的快速更換或升級。鍍金插頭保證了最大的耐腐蝕性,密閉的設計為感測器提供防潮保護。

l 簡單的校準感測器的起始校準是自動的,只需在手持的磁性編程工具上按二次並花上三分鐘的時間。不需要作零位調整。每次校準時感測器所餘下的壽命都會顯示出來。

l 直觀的用戶界面

除了起始校準,用戶界面還可進行測量範圍調整、加熱片及氣敏片電壓調整、校準氣體數值調整及報警點調整。在顯示屏上的“View Program Status”功能(即“看編程狀態”)顯示所有的當前參數以供瀏覽。

l 溫度及濕度極限

固體氧化物半導體型感測器比任何其它感測器對溫度及濕度的適應性都要強。在熱帶地區、沙漠地區及其它惡劣氣候條件下,它是理想的選擇。

l 硫化氫測試後的恢復速度

固體氧化物半導體型感測器可承受高濃度的硫化氫曝露,且它能迅速恢復並對其功能無損害。電化學硫化氫感測器則可能因長時間連續曝露而導致中毒和永久性的損壞。

l 長時間的質量保證/低的購買及維護成本

固體氧化物半導體型感測器是業內質量保證期最長的硫化氫感測器。公司的十年按比例的質量保證使用戶免於承擔昂貴的感測器更換費用。十年中半導體型感測器的更換費用只占電化學感測器的26%。

建立系統方案

硫化氫感測器向用戶提供了許多輸出信號選擇方案。多信道控制器以微處理器、可程式邏輯控制器、微電腦為基礎,可適用於任何系統及網路。以下是一些典型的系統建立方案。

l 4-20mA

感測器單獨直接將4-20mA信號反饋給多信道控制器。控制器重複顯示這些信號,也提供備用的繼電器和RS-485輸出。

l 4-20mA加本地繼電器

直接反饋到多信道控制器的4-20mA信號與繼電器的輸出信號一起觸發警報或其它反應設備。控制器也提供備用的繼電器和RS-485輸出。

l RS-485通訊加本地繼電器

感測器經RS-485通訊匯流排連線起來與繼電器的輸出信號一起觸發警報或其它反應設備。可程式邏輯控制器提供所有的數據處理、顯示及歷史記錄。

l 4-20mA加RS-485通訊匯流排

感測器的4-20mA信號被導入 DA-1 數據模組以轉換成RS-485能處理的信號。DA-1數據模組將數據反饋給880型可程式邏輯控制器。該控制器提供所有的數據處理、顯示及歷史記錄。可程式邏輯控制器可進一步通過Citect, Wonderware 或其它軟體經人機通訊界面與電腦相連。

硫化氫檢測儀工作原理

長春弈揚系列氣體檢測儀採用進口原裝安培型電化學感測器,通常由浸沒在電解液中的三個電極構成。工作電極是用具有催化活性的金屬,將其塗復在透氣但憎水的膜上做成。被測量氣體經擴散透過多孔的膜,在其上進行電化學氧化或還原反應,其反應的性質依工作電極的熱力學電位和分析氣體的電化學(氧化或還原)性質而定。電化學反應中參加反應的電子流入(還原)或流出(氧化)工作電極。工作電極的工作信號經運放U2放大成為儀器的輸出信號。電路同時保持工作電極的電壓使之處於其偏壓VBIAS之值。基準電極則為電解液中的工作電極提供一個穩定的電位.基準電極電位與VBIAS比較後,在運放U1輸出電壓信號,其大小正好是產生一個與工作電極相等相反的電流信號。同時電路使工作電極與參比電極間保持恆定的電位差.測量電極只是一個完整的電化學感測器所需要的第二電極,其主要作用是允許電子進入或流出電解液。

硫化氫檢測器安裝規範

氣體釋放源處於露天或半露天布置的設備區內,檢(探)測點與釋放源的距離宜符合下列規定:

1、當檢測點位於釋放源的最小頻率風向的上風側時,硫化氫檢測探頭與釋放源的距離不宜大於2m。

2、當檢(探)測點位於釋放源的最小頻率風向的下風側時,硫化氫檢測探頭與釋放源的距離宜小於1m。

有毒氣體釋放源處於封閉或半封閉廠房內,硫化氫檢測探頭距釋放源不宜大於1m。

用途

主要用於煤礦、冶金、化工、液化氣站等行業檢測有害氣體濃度及其他工作環境中的有害氣體。

產品特點

« 回響時間快

« 操作簡單、性能穩定

« 液晶顯示、直接讀數

« 性能可靠、無需經常維護

« 聲光報警、校準簡便

« 體積小、便於攜帶

« 儀表和探頭分離,可線上檢測,既刻讀數(固定式)

硫化氫氣體介紹

1 理化性質

為無色氣體。具有臭蛋味。分子式H2-S。分子量34.08。相對密度 1.19。熔點-82.9℃。沸點-61.8℃。易溶於水,亦溶於醇類、石油溶劑和原油中。可燃上限為45.5 %,下限為4.3%。燃點292℃。

2 接觸機會

在採礦和從礦石中提煉銅、鎳、鈷等,煤的低溫焦化,含硫石油的開採和提煉,橡膠、人造絲、鞣革、硫化染料、造紙、顏料、菜醃漬、甜菜製糖、動物膠等工業中都有硫化氫產生; 開挖和整治沼澤地、溝渠、水井、下水道、潛涵、隧道和清除垃圾、污物、糞便等作業,以及分析化學實驗室工作者都有接觸硫化氫的機會; 天然氣、礦泉水、火山噴氣和礦下積水,也常伴有硫化氫存在。由於硫化氫可溶於水及油中,有時可隨水或油流至遠離發生源處,而引起意外中毒事故。

硫化氫氣體變送器技術參數 靜態工作參數:3 mA @10.5 ~ 45 VDC 工作電壓: 24VDC (10.5 ~ 45 VDC) 模擬信號輸出:4~22.8 mA 線性電流輸出;3.6 mA 故障電流輸出 數位訊號輸出:無標準 HART 協定 T90回響時間: 小於15秒 恢復時間: 小於30秒 解析度: 1 uA 精度: ±3%F.S.;±1%F.S. (定製) 顯示模式: 帶背光LCD LCD顯示屏內容:5 位數碼示數值指示,8 位米字型信息提示,50 段百分比條棒提示 設定單位: ppm、%VOL、mA、% 工作環境溫度: -40~70℃ (具體依據感測器參數) 工作環境濕度: 10-95% R.H. (無凝露) 防爆等級: Ex d IIC T6 ( 隔爆套用 );Ex ia IIC T4 ( 本安套用 ) 殼體材料: 鋁製防爆外殼 其他附屬檔案: 不鏽鋼 整機尺寸: 160mm (L) 140mm (W) 85mm(H) 防護等級: IP66 整機重量: 約1.5 kg
