監控安裝監控安裝教程
第一步拿出支架，準備好工具和零件：漲塞、螺絲、改錐、小錘、電鑽等必要工具；按事先確定的安裝位置，檢查好漲塞和自攻螺絲的大小型號，試一試支架螺絲和攝像機底座的螺口是否合適，預埋的管線接口是否處理好，測試電纜是否暢通，就緒後進入安裝程式。
第二步
按照事先確定的攝像機鏡頭型號和規格，裝上鏡頭（紅外一體式攝像機不需安裝鏡頭），注意不要用手碰鏡頭和CCD，確認固定牢固後，接通電源，連通主機或現場使用監視器、小型電視機等調整好光圈焦距。
第三步
拿出支架、漲塞、螺絲、改錐、小錘、電鑽等工具，按照事先確定的位置，裝好支架。檢查牢固後，將攝像機按照約定的方向裝上；
第四步
如果需要安裝護罩，在第二步後，直接從這裡開始安裝護罩。1、打開護罩上蓋板和後擋板；2、抽出固定金屬片，將攝像機固定好；3、將電源適配器裝入護罩內；4、復位上蓋板和後擋板，理順電纜，固定好，裝到支架上。
第五步
把焊接好的視頻電纜bnc插頭插入視頻電纜的插座內，確認固定牢固。
第六步
將電源適配器的電源輸出插頭插入監控攝像機的電源插口，並確認牢固度。
第七步
把電纜的另一頭接入控制主機或監視器(電視機)，確保牢固。
第八步
接通監控主機和攝像機電源，通過監視器調整攝像機角度到預定範圍
注意事項
監控安裝解決方法：對於主機、解碼器、控制鍵盤等應選用同一廠家的產品。
2、阻抗不匹配。
3、驅動能力不夠或超出規定的設備連線數量。比如，如果再將報警探頭並聯接至畫面分割器的報警輸入端，就會出現探頭的報警信號既要驅動報警主機，又要驅動畫面分割器的情況。
解決方法：1）、通過專用的報警接口箱將報警探頭的信號與畫面分割器或視頻切換主機相對應連線。2）是在沒有報警接口箱的情況時，可自行設計加工信號擴展設備或驅動設備。
4、電源不正確引發的設備故障。電源不正確大致有如下幾種可能：供電線路或供電電壓不正確、功率不夠(或某一路供電線路的線徑不夠，降壓過大等)、供電系統的傳輸線路出現短路、斷路、瞬間過壓等。特別是因供電錯誤或瞬間過壓導致設備損壞的情況時有發生。
解決方法：在監控系統調試中，供電之前，一定要認真嚴格地進行核對與檢查，絕不應掉以輕心。
5、設備或部件本身的質量問題。各種設備和部件都有可能發生質量問題，純屬產品本身的質量問題，多發生在解碼器、電動雲台、傳輸部件等設備上。值得指出的是，某些設備從整體上講質量上可能沒有出現不能使用的問題，但從某些技術指標上卻達不到產品說明書上給出的指標。
解決方法：必須對所選的產品進行必要的抽樣檢測。如確屬產品質量問題，最好的辦法是更換該產品，而不應自行拆卸修理。
6、監視器上出現木紋狀的干擾。這種干擾的出現，輕微時不會淹沒正常圖像，而嚴重時圖像就無法觀看了(甚至破壞同步)。這種故障現象產生的原因較多也較複雜。大致有如下幾種原因：
⑴視頻傳輸線的質量不好，特別是禁止性能差(禁止網不是質量很好的銅線網，或禁止網過稀而起不到禁止作用)。與此同時，這類視頻線的線電阻過大，因而造成信號產生較大衰減也是加重故障的原因。此外，這類視頻線的特性阻抗不是75Ω以及參數超出規定也是產生故障的原因之一。由於產生上述的干擾現象不一定就是視頻線不良而產生的故障，因此這種故障原因在判斷時要準確和慎重。只有當排除了其它可能後，才能從視頻線不良的角度去考慮。若真是電纜質量問題，最好的辦法當然是把所有的這種電纜全部換掉，換成符合要求的電纜，這是徹底解決問題的最好辦法。
⑵由於供電系統的電源不“潔淨”而引起的。這裡所指的電源不“潔淨”，是指在正常的電源(50周的正弦波)上疊加有干擾信號。而這種電源上的干擾信號，多來自本電網中使用可控矽的設備。特別是大電流、高電壓的可控矽設備，對電網的污染非常嚴重，這就導致了同一電網中的電源不“潔淨”。比如本電網中有大功率可控矽調頻調速裝置、可控矽整流裝置、可控矽交直流變換裝置等等，都會對電源產生污染。這種情況的解決方法比較簡單，只要對整個系統採用淨化電源或線上UPS供電。
⑶系統附近有很強的干擾源。這可以通過調查和了解而加以判斷。如果屬於這種原因，
解決方法：加強攝像機的禁止，以及對視頻電纜線的管道進行接地處理等。
⑷視頻傳輸中，最常見的故障現象表現在監視器的畫面上出現一條黑槓或白槓，並且或向上或向下慢慢滾動。
解決辦法：這類故障現象時，要分清產生故障的兩種不同原因。要分清是電源的問題還是地環路的問題，一種簡易的方法是，在控制主機上，就近只接入一台電源沒有問題的攝像機輸出信號，如果在監視器上沒有出現上述的干擾現象，則說明控制主機無問題。接下來可用一台攜帶型監視器就近接在前端攝像機的視頻輸出端，並逐個檢查每台攝像機。如有，則進行處理。如無，則干擾是由地環路等其它原因造成的。

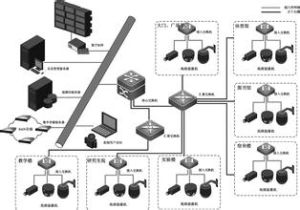

系統架構
前端視頻採集系統攝像機，鏡頭，雲台，智慧型球形攝像機等
視頻傳輸系統
傳輸線纜、光纖傳輸、同軸電纜傳輸、網線傳輸、無線傳輸、光端機
終端顯示系統
管理所網路監控系統
管理所網路監控系統
dvr硬碟錄像系統、視頻矩陣、畫面處理器、切換器、分配器遠程拓展系統
IP監控、遠程監控、網路監控、視頻監控會議等技術交流
監控不單純指閉路電視監控系統，但傳統意義上說的監控系統由前端攝像機（包括：半球攝像機、紅外攝像機、一體機等）加中端設備（光端機、網路視頻伺服器等）加後端的設備主機（硬碟錄像機、矩陣等）組成。
系統比較
監控安裝傳統的模擬監控模式在國內大中城市剛剛引入道路監控套用時最為盛行，而最近幾年則日趨衰微，其主要缺陷如下：
傳輸通道敷設費用過於昂貴。
由於各道路監控點和監控中心之間通常相距幾公里甚至幾十公里，而有效傳輸距離僅300米左右的視頻電纜顯然無法達及，常規的解決辦法是在監控點和監控中心之間敷設光纜作為傳輸通道，光纜兩端接光端機作為視頻/光信號轉換設備。但這種解決方案實在過於昂貴，僅光纜敷設費用就占了整個監控系統總投資費用的80%以上。
系統結構複雜，監控中心設備繁多，操作煩瑣，系統由攝像機、監視電視牆、錄像機、控制矩陣、畫面分割器、解碼器及其它輔助設備組成，以同軸電纜為圖像傳輸介質，以禁止雙絞線為控制信號傳輸介質，設備繁多，結構複雜，擴容性差，而且多數設備是專用設備，要求操作者經培訓方具備相應的操作能力。
2、以硬碟錄像機為核心的第二代準數位化視頻監控系統
與傳統的模擬監控模式相比，基於數字硬碟錄像機的準數位化視頻監控系統不亞於一次飛躍。在道路監控套用中，數字硬碟錄像機放置在道路監控前端和攝像機相連，可以對視頻源信號進行模擬/數字轉化壓縮後在本地硬碟錄像，並可以通過城市裡的電信數據網路或其它網路通道上傳到監控中心，擺脫了傳統模擬監控必須敷設光纜的局限性，使系統結構大為簡化。但是，由於其本身技術架構的局限性，數字硬碟錄像機始終無法解決基於網路的遠程集中監控套用中的圖像傳輸延時過長、無法實現多路同時監控、集成性差等問題。
3、以網路視頻伺服器為核心的第三代全數位化遠程視頻集中監控系統
第三代全數位化遠程視頻集中監控系統是以網路為依託，以數字視頻處理技術為核心，綜合利用光電感測器、數位化圖像處理、嵌入式計算機系統、數據傳輸網路、自動控制和人工智慧等技術的一種全新的數字監控模式，它不僅具有第二代準數位化視頻監控模式所具有的計算機快速處理能力、數字信息抗干擾能力、便於快速查詢記錄、視頻圖像清晰及單機顯示多路圖像等優點，而且依託網路，真正發揮了寬頻網路的優勢，通過IP網路，把監控中心和網路可以到達的任何地方的監控目標組合成一個系統，真正適應了對視頻監控系統遠程、實時、集中的需求，其核心技術產品就是網路視頻伺服器。
系統特點
安裝視頻監控系統八大原則隨著安全意識的增強，視頻監控系統也慢慢的走入我們尋常百姓家。視頻監控方案也是層出不窮，那么在安裝監控系統中又有哪些原則需要遵守的呢?安裝監控系統首先要考慮以下8大監控安裝原則：
1、實時性：監控系統實時性，這點尤為重要。也正是由於監控系統的實時性才顯得監控系統是那么的必要。
2、安全性：監控系統具有安全防範和保密措施，防止非法侵入系統及非法操作。
3、可擴展性：監控系統設備採用模組化結構，系統能夠在監控規模、監控對象、或監控要求等發生變更時方便靈活的在硬體和軟體上進行擴展，即不需要改變網路的結構和主要的軟硬體設備。
4、開放性：監控系統遵循開放性原則，系統提供符合國際標準的軟體、硬體、通信、網路、作業系統和資料庫管理系統等諸方面的接口與工具，使系統具備良好的靈活性、兼容性、擴展性和可移植性。整個網路是一個開放系統，能兼容多家監控廠家的產品，並能支持二次開發。
5、標準性：監控系統所採用的設備及技術符合國際通用標準。這點能夠給您一個安心的保證。
6、靈活性：監控系統組網方式靈活，系統功能配置靈活，能夠充分利用現有視頻監控子系統網路資源。系統將其他子系統都融入其中，能滿足不同監控單元的業務需求，軟體功能全面，配置方便。
7、先進性：監控系統是在滿足可靠性和實用性的前提下儘可能先進的系統。整個系統在建成後的十年內保持先進，系統所採用的設備與技術能適應以後發展，並能夠方便地升級。將成為一個先進、適應未來發展、可靠性高、保密性好、網路擴展簡便、連線數據處理能力強、系統運行操縱簡便的安防系統。
8、實用性：視頻監控系統具備完成工程中所要求功能的能力和水準。系統符合本工程實際需要的國內外有關規範的要求，並且實現容易、操作方便。從用戶角度出發，充分利用現有資源，儘量降低系統成本，使系統具有較高的性能價格比。
發展歷史
監控安裝視頻監控系統發展了短短二十幾年時間，從模擬監控到火熱數字監控再到2012年方興未艾網路視頻監控，發生了翻天覆地變化。在IP技術逐步統一全球今天，我們有必要重新認識視頻監控系統發展歷史。從技術角度出發，視頻監控系統發展劃分為第一代模擬視頻監控系統(CCTV)，到第二代基於“PC+多媒體卡”數字視頻監控系統(DVR)，到第三代完全基於IP網路視頻監控系統(IPVS)。
第一代視頻監控：傳統模擬閉路視監控系統(CCTV)：依賴攝像機、纜、錄像機和監視器等專用設備。例如，攝像機通過專用同軸纜輸出視頻信號。纜連線到專用模擬視頻設備，如視頻畫面分割器、矩陣、切換器、卡帶式錄像機(VCR)及視頻監視器等。模擬CCTV存在大量局限性：有限監控能力只支持本地監控，受到模擬視頻纜傳輸長度和纜放大器限制。限可擴展性系統通常受到視頻畫面分割器、矩陣和切換器輸入容量限制。錄像負重用戶必須從錄像機中取出或更換新錄像帶保存，且錄像帶易於丟失、被盜或無意中被擦除。錄像質量不高錄像是主要限制因素。錄像質量隨著拷貝數量增加而降低。
第二代視頻監控：當前“模擬-數字”監控系統(DVR)：“模擬-數字”監控系統是以數字硬碟錄像機DVR為核心半模擬-半數字方案，從攝像機到DVR仍採用同軸纜輸出視頻信號，通過DVR同時支持錄像和回放，並可支持有限IP網路訪問，由於DVR產品五花八門，沒有標準，所以這一代系統是非標準封閉系統，DVR系統仍存在大量局限：
複雜布線“模擬-數字”方案仍需要在每個攝像機上安裝單獨視頻纜，導致布線複雜性。有限可擴展性DVR典型限制是一次最多只能擴展16個攝像機。
有限可管理性仍需要外部伺服器和管理軟體來控制多個DVR或監控點。
有限遠程監視/控制能力仍不能從任意客戶機訪問任意攝像機。您只能通過DVR間接訪問攝像機。磁碟發生故障風險與RAID冗餘和磁帶相比，“模擬-數字”方案錄像沒有保護，易於丟失。
第三代視頻監控：未來完全IP視頻監控系統IPVS：全IP視頻監控系統與前面兩種方案相比存在顯著區別。該系統優勢是攝像機內置Web伺服器，並直接提供乙太網連線埠。這些攝像機生成JPEG或MPEG4數據檔案，可供任何經授權客戶機從網路中任何位置訪問、監視、記錄並列印，而不是生成連續模擬視頻信號形式圖像。第三代全數字監控系統第三代視頻監控系統以網路為依託，以數字視頻的壓縮、傳輸、存儲和播放為核心，以智慧型實用的圖像分析為特色，並與報警系統、門禁系統完美的整合到一個使用平台上，引發了視頻監控行業的一次技術革命，迅速受到了安防行業和用戶的關注。與第一代傳統閉路電視監控系統（CCTV）和第二代半數字式監控系統（DVR）相比，第三代監控系統基於TCP/IP網路協定，以分散式的概念出現，將監控模式拓展為分散與集中的相輔相成，無限度的拓展了監控的範圍。在硬體設備方面，第三代系統運用了更為先進的D/A、A/D轉換設備視頻伺服器，或內置處理器的網路攝像機把圖像處理（採集、壓縮、協定轉換、傳輸）設定在監控點，利用無處不在網際網路和區域網路，達到全范網範圍內的即插即用，實現了從圖像採集、傳輸、錄像、最終輸出的全過程數位化以該系統也更加委屈定，因而是真正意義的全數監察院網路監控系統。特別是在現場環境的惡劣或不便於直接深入現場的效果。可以完美的解決跨地域的監控需求在實際運用中，安防系統常常因使用的需求增加而必需做規模上擴充，前置規劃與預期容量的考量直接關係到未來擴充成本的高低。一般來說，一個系統的每一個組成組件均可能變成未來擴充成本的不定數，組成組件愈多，不定性愈大，成本愈不易控制。所以，在系統容量足夠的前提之下，每新增一個監看點所需的成本，傳統CCTV系統無法預期，然而第三代全數字監視系統則可預期與掌握。
數位化是未來的趨勢。瀏覽器已成為當今整個軟體業界最被接受的前端套用工具，Internet與Intranet環境裡最簡便與風行的前端應用程式就是Browser，透過Internet的WAN存取更是如此，為了使一個企業的資源可被無遠近地分享出來，套用系統應支持Browser接口。
布線本身是一件龐大的硬體工程，管理與擴充的費用也是逐日漸增。隨著資訊工程技術的進步，傳統的套用系統如今均已可實現數位化，進而在這一個架構上執行。因此，在評估引進一個新系統時，是否可以利用現有的IT架構，以節省龐大的布線費用，成為一個重要的考量因素。
綜上所述，一個完整的系統設計必需考量的重要因素包括，新增系統與舊有系統的兼容性、整合性、與包容性。
第三代全數字監控系統市場現狀
數位化是未來的趨勢，瀏覽器已成為當今整個軟體業界最被接受的前端套用工具。網路攝像機和視頻伺服器進入中國市場已經有四、五年時間了，雖然“網路化”的概念一早就已深入人心，但真正這些網路型產品的推廣套用又談何容易。在網路攝像機和視頻伺服器市場開發過程中，一些早期投入的廠商付出了許多的艱辛，也走了不少的彎路，直到2012年，特別是到2002年12月MPEG-4標準公布以來，網路攝像機和視頻伺服器進入了蓬勃發展的階段，市場的認同度和需求也有大幅提升。
監控系統發展至今，除了監控技術不斷革新，監控產品也開始與其他產品組成強大的安防監控系統，該系統利用電子圍欄將受監控區域圍成封閉區域，電子圍欄具備了阻攔和警報系統，是一種主動入侵防越圍欄，對入侵企圖做出反擊，擊退入侵者，延遲入侵時間，並且不威脅人的性命，一旦有人入侵，系統啟動報警，監控系統也同時監控，並把入侵信號傳送到安全部門監控設備上，以保證管理人員能及時了解報警區域的情況，快速的作出處理。
詳細說明
典型的閉路監控系統主要由攝像機的部分、傳輸的部分、控制與記錄部分以及顯示部分四大塊組成。攝像部分
攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。在被監視場所面積較大時，在攝像機上加裝變焦距鏡頭，使攝像機所能觀察的距離的更遠、更清楚；還可把攝像機安裝在電動雲台上，可以使雲台帶動攝像機進行水平和垂直方向的轉動，從而使攝像機能覆蓋的角度更大。在某些情況下，特別是在室外套用的情況下，為了防塵、防雨、抗高低溫、抗腐蝕等，對攝像機及其鏡頭還應加裝專門的防護罩，甚至對雲台也要有相應的防護措施。
傳輸部分
傳輸部分就是系統的圖像信號通路。一般來說，傳輸部分單指的是傳輸的圖像、聲音信號。同時，由於需要有控制中心通過控制台對攝像機、鏡頭、雲台等進行控制，因而在傳輸的系統中還包含有控制信號的傳輸。在傳輸方式上，近距離一般採用視頻線傳輸，不超過一兩公里的距離一般採用同軸電纜傳輸，更遠的距離則可採用光纖傳輸。對於遠距離傳輸，還需配備視頻信號放大、圖像信號的校正與補償設備。
控制記錄部分
控制與記錄部分負責對攝像機及其輔助部件（如鏡頭、雲台）的控制，並對圖像、聲音信號的進行記錄。硬碟錄像機的技術發展得較完善，它不但可以記錄圖像和聲音，而且還包含了畫面分割切換、雲台鏡頭控制等功能，基本上取代了以往使用的畫面切換器、畫面分割器、雲台控制器、鏡頭控制器等產品。如果客戶要求能對雲台、鏡頭（特別是高速球）進行非常方便的控制，則可以加配控制鍵盤。顯示部分
顯示部分一般由幾台或多台監視器組成，液晶，等離子，DLP大屏等技術正逐步取代傳統的CRT監視器。在攝像機數量不是很多，要求不是很高的情況下，一般是直接將監視器接在硬碟錄像機上即可。如果攝像機數量很多，並要求多台監視器對畫面進行複雜的切換顯示，則須配備“矩陣”來實現。
專用監視器價格較貴，為了節省開支，也可用普通電視機替代，但電視機不適宜24小時開機，常年開機故障率會很高，而且會引起火災。
監控系統隨著計算機的發展水平的提高，已經由模擬系統向數位化系統轉變，數位化系統在功能上較模擬系統完善，操作極其智慧型化和集中化等。監控系統適用場所包括：
政府機關、電力電信、監獄、軍隊、銀行、金庫、超市、商場、賓館、小區、學校、辦公樓、道路監控等。
安裝檢查
將攝像機逐個通電進行檢測和粗調，在攝像機處於正常工作狀態後，方可安裝；檢查雲台的水平、垂直轉動角度，並根據設計要求定準雲台轉動起點方向；
檢查攝像機在防護套內緊固情況；
檢查攝像機座與支架或雲台的安裝尺寸。
在搬動、架設攝像機過程中，不得打開鏡頭蓋。
攝像裝置的安裝應牢靠、穩固。
從攝像機引出的電纜宜留有1m的餘量，不得影響攝像機的轉動。攝像機的電纜和電源線均應固定，並不得用插頭承受電纜的自重。
先對攝像機進行初步安裝，經通電試看、細調，檢查各項功能，觀察監視區域的覆蓋範圍和圖像質量，符合要求後方可固定。
線路鋪設
電纜的敷設應符合下列要求：電纜的彎曲半徑應大於電纜直徑的15倍；
電源線宜與信號線、控制線分開敷設；
選配電纜時宜避免電纜的接續；
當電纜接續時應採用專用接外掛程式。
敷設管道電纜，應符合下列要求：
穿放電纜時宜塗抹黃油或滑石粉；
管口與電纜間應襯墊鉛皮，鉛皮應包在管口上；
進入管孔的電纜應保持平直，並應採取防潮、防腐蝕、防鼠等處理措施；
中心設備
硬碟錄象機應安放平穩，整齊，避免陽光直射。顯示器安裝位置應使螢幕不受外來光直射，當有不可避免的光時，應加遮光罩遮擋。
顯示器外部可調節部分，應暴露在便於操作的位置，並可加保護蓋。
系統檢測
系統功能檢測：雲台轉動，鏡頭、光圈的調節，調焦、變倍，圖像切換，防護罩功能的檢測；圖像質量檢測：在攝像機的標準照度下進行圖像的清晰度及抗干擾能力的檢測；
系統整體功能檢測功能檢測應包括視頻安防監控系統的監控範圍、現場設備的接入率及完好率；
硬碟錄像主機的切換、控制、編程、巡檢、記錄等功能；對數字視頻錄像式監控系統還應檢查主機當機記錄、圖像顯示和記錄速度、圖像質量、對前端設備的控制功能以及通信接口功能、遠端聯網功能等；
對數字硬碟錄像監控系統除檢測其記錄速度外，還應檢測記錄的檢索、回放等功能；視頻安防監控系統的圖像記錄保存時間應滿足管理要求。攝像機抽檢合格率應為100%；
系統功能功能全部檢測，功能符合設計要求時為合格，合格率100%時為系統功能檢測合格。
