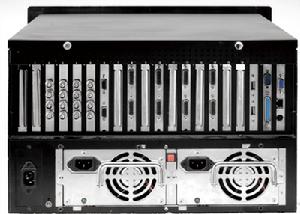

畫面拼接器又稱電視牆控制,電視牆拼接器,顯示牆拼接器,拼接牆控制器,多屏處理器,多屏拼接處理器,顯示牆拼接器,大螢幕處理器,數碼拼接處理器,多屏圖象處理器,顯示牆處理器,主要功能是將一個完整的圖像信號劃分成N塊後分配給N個視頻顯示單元(如背投單元),完成用多個普通視頻單元組成一個超大螢幕動態圖像顯示屏,可以支持多種視頻設備的同時接入,如:DVD 攝像機 衛星接收機 機頂盒 標準計算機A信號.電視牆處理器可以實現多個
多屏拼接處理器
多屏拼接處理器

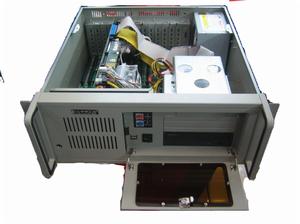

專業4U工控處理器多屏拼接器做為大螢幕拼接系統,大螢幕投影拼接牆系統,投影機正投大屏,投影背投拼接屏系統,CRT電視牆系統 等離子拼接系統,液晶顯示器拼接牆系統,PDP無縫拼接系統 電視機拼牆系統的核心設備,廣泛套用於政府機關,電力,水利,電信,公安,軍隊,武警,鐵路,交通,礦業,能源,鋼鐵,企業等的監控中心,調度中心,指揮中心,會議室,展示廳大螢幕顯示系統,可以接駁DLP背投箱、等離子、液晶電視等大螢幕顯示設備。
訊維拼接控制器採用純硬體結構設計，無作業系統，整個系統完全封閉式運行，不需要電腦和啟動軟體等操作，非常簡便，穩定性大大高於基於WINDOWS作業系統的"計算機＋板卡"方式和嵌入式系統設計的傳統控制器，採用目前世界上最先進的高速視頻處理晶片，套用先進的數字圖像處理算法(去隔行算法)實時處理多路視頻VGA圖像，即使把壓縮後的畫面在投影機上顯示，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。
XW-ZXV系列拼接控制器是訊維自主研發及生產的專業針對大螢幕、投影、液晶等設備的拼接控制器，最新引進美國專用超高速晶片，最新研製生產出高性價比XW系列純硬體數碼全動態拼接處理器，是唯一可以實時無壓縮非丟幀播放計算機顯示卡輸出的VGA至UXGA圖形圖象的高性能處理器，同時支持非實時顯示TCPIP網路內任意多台PC機桌面圖像，可控制多路實時視頻和VGA至UXGA組合顯示。該處理器組成的電視牆分辯率高、可靠性高、動態圖象自然流暢、清晰艷麗、成本低、顯示特技豐富。適合指揮、電視電話會議、三維演示、監控、廣告等UXGA和視頻混合運用的高端領域。多台級連可組成任意規模的電視牆 。直接連線監控硬碟錄像機VGA接口、電視會議電視牆終端、web視頻監控工作站終端。是專門針對高要求實時超高分辯率套用而設計的。
廣泛套用於：監控、指揮、調度系統、公安、消防、軍事、氣象、鐵路、航空等監控系統中、視訊會議、查詢系統等。
產品特點 ·將一路視頻/VGA信號分割成1X2效果的組合;
·通過遙控器/軟體控制，可以選擇2種不同的顯示效果;
·圖象參數的亮度，對比度，色度，平滑的自動調整;
·輸出顯示為顯示格式XGA或者SXGA，直接驅動平板顯示設備或者投影機;
·三種不同的邊緣處理技術，以根據不同的情況實現最佳的拼接效果;
·處理器內置數位化多屏色平衡，通過數字三基色調整電路後，有效地抑制了各個投影單元的三原色離散，使得紅綠藍三基色都實現了一致，因此可以確保各個拼接單元顯示色彩的一致性，牆體無明顯色差;
可靠性 訊維純硬體拼接處理器，是目前唯一可全螢幕動態實時顯示VGA至UXGA逐行超高解析度純硬體圖像的高速處理器 ，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。
可擴張性 最大可以同時接入顯示24路VGA至UXGA和96路視頻，任意選擇其中一路放大至全螢幕幕。
簡易性 訊維繫列視頻分割器處理過程完全硬體化，不需要電腦和啟動軟體等操作， 非常簡便，連上信號線、接上電源即可工作。
支持高畫質電視（HDTV）輸入、輸出 採用模組化設計，根據不同需求，增減不同的功能模組。以最優的性能價格比來滿足您的要求。可以根據用戶的實際需求配置成支持2分割至48分割等規格。
多種顯示和視窗模式 訊維繫列產品提供多種顯示模式，可以實現視窗漫遊，視窗疊加，縮放，畫外畫平鋪，畫中畫，視窗透視等功能，並且預設多種模式，用戶還可以自行定義預存模式。
技術參數
視頻輸入 類型/數量1路VGA或者複合視頻(標準）
水平掃描頻率隔行最高 50kHz， 逐行最高 90kHz
解析度模式1024：640x480-1600x1200像素
單路連線信號範圍1080p/1920x1200
視頻電壓0.7V-1.0V
同步類型RGsB，RGBS，RGBHV
接口類型RGB 15 針HD插頭
視頻輸出 類型/數量2路VGA/XGA(1024×768@60Hz)
水平掃描頻率15kHz-75kHz 隔行或逐行
解析度模式1024：640x480-1600x1200像素
單路連線信號範圍1080p/1920x1200
視頻電壓0.7V-1.0V
同步類型RGsB，RGBS，RGBHV
接口類型RGB 15 針HD插頭
圖象控制全螢幕顯示，縮放，漫遊，亮度，對比度，飽和度，色調，銳度，靜幀
控制類型 串列控制接口RS-232和面板操作， VCP 控制軟體選項
工程系統軟體用戶定製
無線技術IR 紅外遙控
停止位1，無奇偶校驗位
串列控制口結構2=TX，3=RX，5=GND
無線技術IR 紅外遙控
規 格 工作溫度0～60℃
工作濕度5～95％RH
電源交流電壓180-240V/50Hz
功率消耗單路最大15W
機箱規格1-8U 標準機架機箱 (輸出單元較少時可選擇2U/1U或更小的機箱)
