熱水輻射板

熱水輻射板

《民用建築供暖通風與空氣調節設計規範》[1] 中對該產品的描述: 吊頂熱水輻射板為金屬輻射板的一種,可用於層高3m~30m的建築物的全面供暖和局部區域或局部工作地點供暖,其使用範圍很廣泛,包括大型船塢、船舶、飛機和汽車的維修大廳、建材市場、購物中心、展覽會場、多功能體育館和娛樂大廳等許多場合。 吊頂熱水輻射板的供水溫度,宜採用40℃~95℃的高溫熱水。熱水水質應符合國家現行標準的要求。

定義和原理

熱水輻射板是一種在建築室內頂棚安裝,通過紅外線輻射傳熱的方式進行供暖的採暖設備,其本質是熱輻射技術。

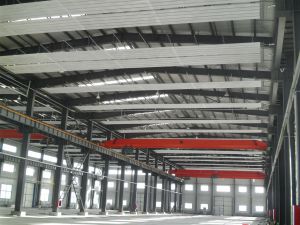

吊頂輻射板就是以管板結合的金屬輻射板為輻射源,以普通熱水、高溫熱水為介質,輻射板串聯式帶狀布置,以吊頂形式安裝的供暖系統,該系統優於傳統的散熱器對流採暖和熱風采暖設備,解決高大空間用對流方式採暖效果差、能耗高的問題,是新型的高大空間建築採暖技術。
熱水輻射板也被簡稱為熱水輻射板、吊頂輻射板、輻射板。
吊頂熱水輻射板在熱水循環工作過程中,通過其輻射表面將介質熱量轉化為各種波長的紅外線並輻照到採暖環境中,由於空氣對紅外線的吸收作用小,大部分紅外線被建築物、人體、設備等物體吸收、蓄能,溫度升高,同時對其周圍的空氣進行加熱,使環境溫度升高。所以,建築物內的空氣溫度低於紅外線輻照區域的物體溫度(一般低2-3度),因此減小了空氣分層和對流效應,採暖系統熱能利用率高,舒適度好,國內外大量項目套用表明,該技術是高大空間較理想的供暖方式。

套用領域

熱水輻射板,有著構造簡單輕巧、熱效率高、安裝方便、初投資和運行費用低、操作簡單、智慧型化程度高、無噪聲、環保潔淨等優點。被廣泛地運用在工廠車間、體育場館、倉庫、飛機修理庫、溫室大棚、養殖場、游泳池、劇院、禮堂、超市等等地方。

優點

節能

輻射供暖環境下,由於室內空氣溫度比對流供熱系統環境下的空氣溫度低2-3k,但同樣能達到環境舒適度,所以節能。
建築維護結構(牆壁和地板)被紅外線直接加熱,比空氣溫度高,空氣存在溫差,形成二次散熱,存在一定保溫性能,所以節能。

運營成本低

吊頂熱水輻射板作為末端散熱設備,無需電動機械部件,不消耗電能,幾乎免維護運行,節省運行費用。

投資回收期短

吊頂熱水輻射板採暖系統主要表現在初期投資高,但其運行之後節能性明顯,高出投資部分可在幾年之內通過能源的節約得到補償。

溫度分布均勻

在吊頂熱水輻射板供暖環境下,熱分布均勻,體感舒適、柔和,不會出現如風系統供暖環境下的局部溫度不均勻的現象。

節省空間

吊頂熱水輻射板採暖系統一般均安裝在建築內頂棚,不占用牆面和地面等空間。

舒適健康

吊頂熱水輻射板採暖是紅外線直接供暖,無吹風感,不引起擾塵。
沒有煩人的噪音
吊頂熱水輻射板採暖系統無電傳動設備,運行十分安靜。

安全可靠

吊頂熱水輻射板採暖系統為水系統供暖,溫度和壓力低,不增加建築的防火等級,可使用在有揮發和易燃的建築環境中,不會引起火災和爆炸的風險。

壽命

熱水輻射板屬於熱水循環介質運行設備。按面板材料分類有:鋁製輻射面板、碳鋼輻射面板;按水管材料分類有:銅管、不鏽鋼管、碳鋼管;設計使用壽命一般為二十年。系統運行水質應為軟化水且應滿足國家標準,系統停止供暖季節應含水保養。在供暖工程的實際運行中,很難達到水質要求和滿水保養不充分的情況,這樣將嚴重影響其使用壽命;選用鋁製輻射面板不鏽鋼管的吊頂熱水輻射板,可以放心使用二十年以上。
