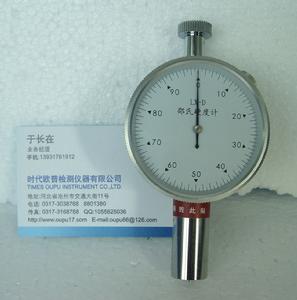

橡膠邵氏硬度計

橡膠邵氏硬度計

4.1 4.2 4.6

橡膠硬度的測量

邵氏硬度計攜帶方便、結果簡單、操作方便、測量迅速,特別適合於現場的硬度測定

橡膠邵氏硬度計橡膠邵氏硬度
,長期以來,一直用於成品和半成品硬度性能的測定以及控制橡膠產品的質量。 邵氏硬度由於尚不存在國家計量基準和標準,採用分部檢定法,檢定的方法和思路演繹著試驗方法標準的要求,但效果很不理想。造成不合格率非常高,並且對硬度計的示值誤差的控制非常不理想,即依照原規程檢定合格的A型邵氏硬度計示值誤差可能很大,不能滿足實際使用的需要;檢定不合格的A型邵氏硬度計示值誤差可能並很大。由廣東省計量科學研究所和北京橡膠研究設計院聯合研製的標準橡膠國際硬度(IRHD)塊,不僅具有良好的長期穩定性和彈性,還具有良好的彈性,用於A型邵氏硬度試驗而不留壓痕,可以反覆使用。
A型邵氏硬度塊與橡膠國際硬度IRHD具有可比性,即在各向同性高彈性材料,兩者的測量結果是相同的(見下表)。由於廣東省計量科學研究保存著橡膠國際硬度國家基準,並用性能優良的標準硬度塊,給我們的實驗和分析提供了條件。

邵氏硬度簡介

邵氏硬度是指用邵氏硬度計測出的值的讀數,它的單位是“度”,其描述方法分A、D兩種,分別代表不同的硬度範圍,90度以下的用邵氏A硬度計測試,並得出數據,90度及以上的用邵氏D硬度計測試並得出數據,所以,一般來講對於一個橡膠或塑膠製品,在測試的時候,測試人員能根據經驗進行測試前的預判,從而決定用邵氏A硬度計還是用邵氏D硬度計來進行測試。一般手感彈性比較大或者說偏軟的製品,測試人員可以直接判斷用邵氏A硬度計測試,如:文具類膠水瓶,TPU TPR 塑膠膜袋等製品。而手感基本沒什麼彈性或者說偏硬的就可以用邵氏D硬度計進行測試,如:PC ABS PP 等製品。如果度數是邵氏Axx,說明硬度相對不高,如果是邵氏Dxx說明其硬度相對較高。1.A型的單位表達是:HA 2.D型單位表達就是:HD

TH200D橡膠硬度計技術指標

例如:北京德潤豐科技有限責任公司研製的測定硫化橡膠和塑膠製品等材料硬度的儀器。本硬度計既適用於隨身攜帶、現場手持測量,也適用於裝置在配套生產的同型號定荷架上定荷測定,本硬度計執行JJG304-89有關規定。

主要參數

2.1 刻度盤值:0-100HA(HD)
2.2 壓針頂端直徑:A型0.79±0.03mm D型r0.1±0.012mm
2.3 壓針端部壓力:A型0.055N-8.06N D型0.44N-4.5N
2.4 壓針行程:0-2.5mm
2.5 HA(HD)分別為A型和D型硬度計的硬度單位,也稱(度)。


測量範圍
0~100HA 解析度 0.2HA
測量誤差 在20~90HA內,誤差≤±1HA
環境溫度 0~40℃ 電 源 3×1.55V扣式電池
外型尺寸 168×31×30mm 重 量 144g
使用方法

手持硬度計,平壓於試樣(或試件)上,直至硬度計底面與試樣完全接觸時立即讀數,這時指針所顯示刻度即試樣(試件)的硬度值。為穩定測定條件,提高測定精度,應將硬度計裝置在配套生產的同型號測定架上測定。每次測定應在不同的位置選測三點,取其平均值。
4.1 使用前應檢查硬度計的指針在自由狀態下應指零位。(如指針微量偏離零位時,可以鬆動右上角壓緊螺絲,轉動表面,對準零位)。將硬度計壓在玻璃板上時,指針應指100度。(壓針端面與壓腳底面嚴密接觸於玻璃板上)。如不指零位和100度時,可以輕微按動壓針幾次,如仍不指零位和100度時,則不能使用,如在定荷架上使用時,可以撳動手柄,使工作檯上升,將定位銷插入工作檯下部小孔,調整使用,如仍不指100度時同樣不可使用。D型硬度計裝置在定荷架上使用時,調整工作檯平行度時壓針頂端不能直接壓在工作檯玻璃台上,否則會壓傷工作檯玻璃台面,必須在工作檯上放置專用量塊或平整的玻璃板後再行操作。
4.2 橡膠試樣的厚度不小於6毫米,寬度不小於15毫米,長度不小於35毫米。試樣厚度不足6毫米時,可用同樣膠片重疊測定,但不超過3層,並要求膠片上下並行。
4.3 橡膠硬度測定溫度應在18-28℃,試樣在試驗溫度下應至少存放5小時。
4.4 塑膠試樣為正方形,邊長50毫米,厚度6毫米,也允許用50×15毫米的試樣。
4.5 塑膠硬度測定溫度應為20℃±2℃,試樣在試驗溫度下放置16小時。
4.6 橡膠及塑膠試樣表面均應光滑、平整,不應有缺陷、機械損傷及雜質。
4.7 硬度計使用完畢後,裝入儀器盒或儀器箱內。放置於燥處防止受潮。
4.8 定荷測定架上的升降小軸和工作檯底部,請注意經常揩擦防鏽油,塗少量防鏽油以防生鏽。
4.9 硬度計應按JJG304-89規定,定期送計量檢定單位檢定。
4.10 在用戶遵守產品保管使用條件下,從購買日起6個月內如屬產品製造上的原因而不能正常工作,我廠負責免費為用戶修理或調換。

邵氏A、C、D硬度對照表



邵氏硬度 D 邵氏硬度 C 邵氏硬度 A 聚合物種類
90

硬塑
86

83

中等硬度塑膠
80

77

74

70

65 95
60 93 98 軟塑
55 89 96
50 80 94
42 70 90
38 65 86 橡膠
35 57 85
30 50 80
25 43 75
20 36 70
15 27 60
12 21 50
10 18 40
8 15 30
6.5 11 20
4 8 10


HA和HD的原理是一樣的,都是在標準條件一將標準的壓針壓入標準試樣的表面,考察壓入的深度來衡量試樣的硬度。 a6yYm!
2&YH o
不同的是壓針的形狀不同,HA是圓台形的,而HD圓錐形的。所以HA用來測試軟塑膠或橡膠,HD用來硬塑膠和硫化橡膠。 <*b%1,_Q
d@@>/Lv3
好象沒有看到它們之間的換算法,只是當HA的測量值大於90時,改為HD型的,而當HD型的讀數小於20時就用A型的
不同硬度物質實例: rcmeHQ5s
q#<288-M
shore A shore D f?O%bC&#93;
20A 30A 40A 50A 60A 70A 80A 90A 50D 60D 70D 80D 90D eDioH($z>
橡皮帶-滑鼠墊-橡皮戳-橡皮擦-跑鞋鞋底-皮帶-電話卡-滑板輪-硬書皮-高爾夫球-電話機-自來水筆-保齡球
正確使用方法和保養常識1、備檢試樣的要求

指針式邵氏橡膠硬度計的正確使用方法和保養常識
目前國內最常用的邵氏硬度計就是兩款指針式的邵氏橡膠硬度計
1)邵氏A型硬度計
2)邵氏D型硬度計
使用邵氏硬度計時,當A型硬度計示值低於10HA時是不準確的,測量結果不能使用。A型硬度計測量值超出90HA時推薦使用D型硬度計。但由於用戶出於經濟方面的考慮,普遍只買硬度計而不買定負荷架,所以新手往往操作不規範,導致試驗結果有較大的偏差。如何正確的使用這兩種硬度計呢?下文結合套用實際情況,提供以下方法供試驗用戶參考
1)橡膠的試樣及試驗溫度要求; ①、橡膠的試樣厚度不小於6mm,寬度不小於15mm,長度不小於35mm,試樣厚度不足6mm時,可用同樣膠片重疊測定,但不超過3層。並要求膠片上下平行。 ②、檢定時室溫為23℃±5℃,檢定前硬度計在此溫度下至少存放1小時
2)塑膠試樣及試驗溫度要求; ①、塑膠試樣為正方形,邊長50mm、厚度6mm。也允許採用50×15mm的試樣。 ②、在可能的情況下,試樣在測試前應按照GB/T2941-1991規定在實驗室標準溫度下進行調節。比對試驗或系列試驗必須在相同溫度下進行。
3)橡膠及塑膠試樣表面均應光滑、平整、不應有機械損傷及雜質等缺陷。

2、測定前檢查硬度計

測定前應檢查指針在自由狀態下應指向零位。如指針量偏離零位時,可以鬆動右上角壓緊螺釘,轉動表面,對準零位。然後將硬度計壓在玻璃板上,壓針端面與壓足底面緊密接觸於玻璃板上時,指針應指向100+/-0.5HA,如不指向100+/-0.5HA時,可輕微按動壓針幾次,如仍不指100+/-0.5HA時,則此硬度計不能使用。如在邵氏硬度計測試機架上使用時,可撥動手柄,使工作檯上升至定荷砝碼抬起,使壓針端面與壓足平面緊密接觸於玻璃工作檯時,指針應指向100+/-0.5HA。如不指100+/-0.5HA時, 可調整工作檯平面的調節螺釘,若調整後指針仍不指100+/-0.5HA時,最好送生產單位調整為宜。

3、使用正確的測試方法:

把試樣放置在堅固的平面上,拿住硬度計,壓足中孔的壓針距離試塊邊緣至少12mm,平穩地把壓足壓在試樣上,不能有任何振動,並保持壓足平行於試樣表面,以使壓針垂直地壓入試樣,所施加的力要剛好足以使壓足和試樣完全接觸,除另有規定,必須在壓足和試樣完全按觸後1秒內讀數,如果是其他間隔時間讀數則必須說明,在試樣相距至少6mm的不同位置測量硬度值5次,取其平均值。
4、邵氏硬度計及相關附屬檔案的保養常識
1)定荷測定架上的升降小軸和工作檯底部,請注意經常揩擦乾淨,塗少量防鏽油,以防生鏽。
2)硬度計使用完畢後,裝入儀器盒或儀器箱內,放置乾燥處,防止受潮。
3)硬度計使用35000次後,建議每使用10000次左右按GB531規定檢查彈簧壓力與指針刻度關係及壓針端部的形狀尺寸

特點:

邵氏硬度計,是測定硫化橡膠和塑膠製品硬度的儀器。具有結構簡單、使用方便、型小體輕、讀數直觀等特點,產品符合GB/T531-1999及其它相關標準的要求,既可以隨身攜帶手持測量,也可以裝置在配套的SLX型邵氏硬度計測試機架上使用。
邵氏硬度計是用來測量橡膠、泡沫、塑膠等物質硬度的儀器,市場上有指針式和數顯式兩種,型號有邵氏A型、C型、D型幾種!
2、邵爾A型硬度計,主要用於塑膠合成橡膠及其他相關化工製品(皮革、多元脂、蠟等硬度)的硬度測量。
3、邵氏C型硬度計是測定壓縮率為 50% 時應力為 0.5kg/c㎡以上的含有發泡濟製成的橡塑微孔材料硬度,也可用於類似硬度的其他材料。
4、邵爾D型硬度計適用於一般硬橡膠、硬樹脂、壓克力、玻璃、熱塑性塑膠、印刷板、纖維等高硬度材料的硬度測試。
5、買邵氏硬度計時,可以把針頭頂在平滑乾淨的玻璃上,如果所顯示的數值為100,那么,這隻硬度計就是準確的!
