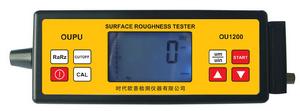

時代表面粗糙度儀,測量工件表面粗糙度時,將感測器放在工件被測面上,由儀器內部的驅動機構帶動感測器沿被測表面做等速滑行。

一、概述

測量工件表面粗糙度時,將感測器放在工件被測面上,由儀器內部的驅動機構帶動感測器沿被測表面做等速滑行,感測器通過內置的銳利觸針感受被測表面粗糙度,此時工件被測表面的粗糙度引起觸針產生位移,該位移使感測器電感線圈的電感量發生變化,從而在相敏整流器的輸出端產生與被測表面粗糙度成比列的模擬信號,該信號經過放大及電平轉換之後進入數據採集系統,DSP晶片將採集的數據進行數字濾波和參數計算,測量結果在液晶顯示器顯示出來,同時可以與PC機通訊,實現數據分析和列印。

二、功能特點

1.多參數測量:Ra.Rz;
2.高精度電感感測器;
3.RC.PC-RC.GAUSS.D-P四種濾波方式;
4.內置鋰離子充電電池及充電控制電路,容量高;
5.機電一體化設計,體積小,重量輕,使用方便,內置標準RS232接口 可與PC機通訊;
6.具有自動關機功能。 此表有兩種關機方式:一種為手動關機,另外一種為鍵盤操作5分鐘關機。
7.具有公英制轉換功能。

二、技術參數

顯示器 藍色背光, 4位數顯,10mm LCD
測量參數 Ra, Rz
測量範圍 Ra:0.05-10.00um/1.000-400.0uinch
Rz:0.020-100.0um/0.780-4000uinch
精確度 不大於±10%
示值變動性 不大於6%
感測器 測量原理 電感式
半徑 10μm
材料 金剛石
測力 16mN(1.6gf)
角度 90°
縱向半徑 48mm
最大驅動行程 17.5mm/0.7inch
取樣長度 l(任選) 0.25mm,0.8mm,2.5mm
驅動速度 測量時 當取樣長=0.25mm時, Vt=0.135mm/s
當取樣長度= 0.8mm時, Vt=0.5mm/s
當取樣長度= 2.5mm時, Vt=1mm/s
返回時 Vt=1mm/
解析度 0.001μm 當測量值 <10μm時
0.01μm 當 10μm≤測量值<100μm時
0.1μm 當 測量值 ≥100μm
評定長度 1-5L可選
電源 內置鋰離子充電電池 1塊
工作環境 溫度:0-50℃
濕度:< 85% RH
外形尺寸 140×52×48mm
淨重 約420g
標準配置 主機、標準感測器、校準樣板、感測器保護套、調節支架
電源適配器、螺絲刀、資料、儀器箱
