星光防空飛彈

星光防空飛彈

“星光”飛彈系統是英國肖特公司在“標槍”飛彈基礎上發展的一種高速近程面對空飛彈武器系統,飛彈代號S14。

基本介紹

星光(Starstreak)

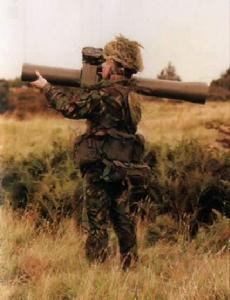

“星光”飛彈系統是英國肖特公司在“標槍”飛彈基礎上發展的一種高速近程面對空飛彈武器系統,飛彈代號S14。1986年研製工作正式開始,1988年肩射型“星光”飛彈首次試驗成功,1988~1989年開始進行批量生產,1993年裝備英國陸軍,“星光”最初被設計為一種單兵攜帶型快速反應的面對空飛彈系統,用以替代“吹管”和“標槍”飛彈。以後在此基礎上又發展了三腳架式、輕便車載式、裝甲車載式以及艦載式等多種型號。到1993年底,共生產了422枚“星光”飛彈,研製及生產的總費用2.7億英鎊。一套“星光”飛彈系統的售價約為10.75萬美元(1994年美元值)。

主要技術指標

對付目標 低空飛機、直升機 發射筒外徑 274mrn
作戰距離 最大7km 質 量 20kg
最小300rn 速 度 >4Ma(最大)
殺傷機率 96%(單發) 戰鬥部 3個“標槍”動能
制導體制 雷射架束制導 穿甲子彈頭和小型
爆破戰鬥部子彈頭
發射方式 單兵肩射、三角架發 子彈頭長 300mm
射、車載發射、艦射 彈徑 25mm
彈 長 1.397m 質量 l kg
彈 徑 127mrn 動力裝置 二級固體火箭發動機
Short range laser guided Starsteak(星光)
Surface-to-air missile
contractor Short Brothers
Operational date 1993
Range 0.3 ~ 7km
Speed >4Ma
Length 1.4m
Body diameter 127mm
Launch weight 20kg
Guidance laser beam rider
Warhead 3 × shaped charge and kinetic energy
explosive-pellet
Propulsion solid propellant
英文翻譯
短距離雷射制導Starsteak
地對空飛彈
承包肖特兄弟
運作日期1993年
範圍0.3 〜七公里
高速“ 4Ma
長度1.4米
體直徑一百二十七毫米
發射重量二十〇公斤
指導雷射束騎手
彈頭3 ×聚能裝藥和動能
炸藥顆粒
推進固體推進劑
導 彈

布局與結構

飛彈彈體為圓柱體,彈體後部有“十”配置的矩形尾翼。飛彈前端為3個“標槍”子彈頭。呈正三角形分布,子彈頭為鴨式布局。在脫離彈體後,子彈頭利用其可控尾翼來實現飛行姿態控制。
控制與制導 “星光”飛彈使用的是半主動視線指揮系統,光電跟蹤系統的承包商是阿非莫公司。當主火箭發動機工作完畢,3個“標槍”彈頭實現自動分離並開始尋找目標。“星光”飛彈的瞄準裝置包含兩個雷射二極體:一個垂直掃描,另一個水平掃描,構成一
個二維矩陣。“星光”飛彈的3枚殺傷子彈頭就在這個矩陣中飛行,“標槍”子彈頭利用可控尾翼沿軸線調整其位置以提高命中機率,目標跟蹤和飛彈制導均由光電或毫米波雷達跟蹤器完成。
彈頭 “星光”飛彈彈頭由3個“標槍”子彈頭組成,每個子彈頭包括高速動能穿甲彈頭和小型爆破戰鬥部,殺傷體占各分彈頭長度的一半多。散開的單個“標槍”子彈頭最適合用來摧毀攻擊地面飛機。

動力裝置

採用二級固體火箭發動機,內裝高能助推劑,可在瞬間使飛彈達到最大速度,Graviner公司為發動機提供一個安全系統,使飛彈離開發射器達到安全距離後發動機再開始點火。
“星光”飛彈採用新型的三彈頭設計,以彈頭碰撞擊毀目標。發射時,飛彈由第一級新型“脈衝式”發動機推出發射筒外,飛行300m後,二級火箭發動機(改進的“標槍”飛彈發動機)啟動,迅速將飛彈加速到4Ma。在火箭發動機燃燒完畢後,環布在彈體前端的3個子彈頭分離,由雷射駕束制導。三者之間保持三角形固定隊形,向共同的目標飛去。
“星光”是90年代同類飛彈中最先進的飛彈之一,它具有速度快、反應時間短、發射方式多樣、單發殺傷機率高等特點。“星光”已成為國外近程防空飛彈市場的有力競爭者,頂計國外可能的定貨至少為15億英鎊。
