簡介

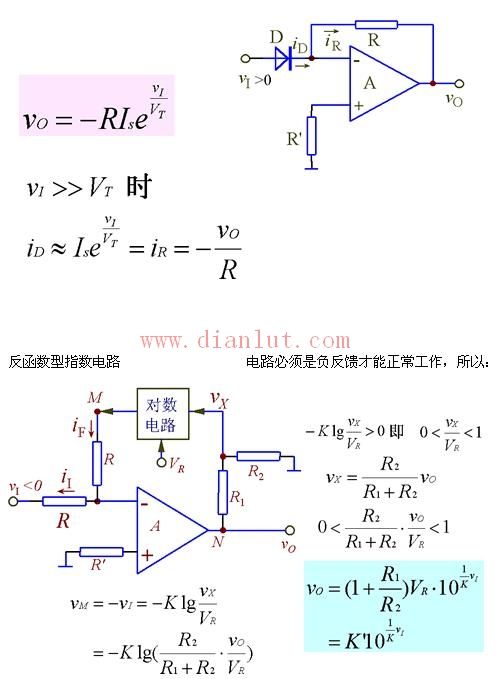

指數運算電路是對數運算的逆運算,將指數運算電路的二極體(三級管)與電阻R對換即可。電路圖如所示
它的輸入、輸出電壓的關係為：
.
利用對數和指數運算以及比例，和差運算電路，可組成乘法或除法運算電路和其它非線性運算電路。對數放大器和反對數放大器具有非常廣泛的套用,除了能構成指數運算電路外,通過配以加減運算電路還可實現模擬信號的乘,除,乘方,開方等運算.
以乘法電路為例：
設計思路如上，具體電路如下（未加入溫度補償電路）
利用二極體的PN結，可以實現對數運算。但是在實際套用的過程中，常把電晶體的基極與集電極短路，接成二極體的形式以增加集電極電流動態運用範圍。
輸出電壓幅度不能超過0.7V，且要Ui>0.以保證電晶體處於導通狀態。
由於和都是溫度的函式，其運算的精度要受到溫度的影響大，所以需要加溫度補償電路。
加了溫度補償電路的對數放大電路如下：
圖中:A1,TI組成基本運算電路.A2,T2組成溫度補償電路
TI,T2兩管的集電極電流分別為:
......
基本指數電路
