手術放大鏡,為低倍顯微系統,採用獨創的光學立體匯聚觀察技術,通過儀器觀察可將其細微結構放大並獲得正立、清晰的圖象。

概述

手術放大鏡
手術放大鏡(英文 loupes)採用獨創的光學立體匯聚觀察技術,將觀察者的雙目視線立體匯聚於窄腔內,產生一個明亮放大的三維視野,為檢查和治療提供獨特的立體深層景象。手術放大鏡集五官科常用器械如:反光碗鏡、頭燈和雙目放大鏡等功能於一體。

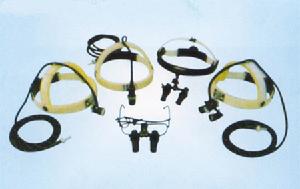

目前手術放大鏡的款式有頭戴式(放大鏡以頭帶固定),TTL(Through The Lens的簡稱)即放大鏡的目鏡(靠近眼部的鏡片)穿過承載目鏡(一般的眼睛玻璃片),以及翻轉式(Flip-up)即放大鏡以鉸鏈形式固定在眼鏡前端,可以上下翻轉。目前翻轉式手術放大鏡最為流行。

結構原理

手術放大鏡為低倍顯微系統,通過儀器觀察可將其細微結構放大並獲得正立、清晰的圖象。

適用範圍

1.可供各醫療機構做各種外科手術使用,也可用於精密儀器的裝備和修理等;

2.可彌補操作者視力的不足;

關於手術放大鏡的名詞解釋

放大倍率(magnification

放大倍率,顧名思義,即您通過手術放大鏡可以將景物放大的倍數。目前比較常見的放大倍率從2倍到8倍不等。在選擇放大水平的時候,我們建議您選擇可以使您可以有效工作並佩戴舒適的放大倍率。

如果您花了好幾天甚至一個多禮拜的時間來適應您的手術放大鏡,您很可能是妥協於您的手術放大鏡了,或者說是強迫它們為您工作。這很可能會導致您的眼部疲勞和背部酸痛。在您的手術過程中放大的效果可以為您的病人提供更好的治療效果,當然了,在選擇您的手術放大鏡時一定要確保它們可以給您帶來好的結果。

根據手術放大鏡的銷售記錄表明,最常用的放大倍率是2.5倍(2.5X)。這种放大倍率適用於牙醫以及其他醫療專科領域。2.5倍的放大倍率同樣適合初學者和有經驗的用戶。隨著使用經驗的增加,您可以使用更高的放大倍率,高放大倍率才手術放大鏡比較合適顯微外科手術。

工作距離(Working Distance)

工作距離沒有單一,完美一說。理想的工作距離是視個人而定的。因此,手術放大鏡理想的工作距離應該是一個符合您人機工程學的合理工作距離。您任何手術姿勢上的妥協都會致使您眼部疲勞及背部酸痛。

景深(Depth of Field)

景深是指你通過透鏡系統始終能看清楚的那一片範圍。它是由放大倍率,反射率,以及光照組成的一個函式。簡單的說,當其他條件不變的時候,放大倍率越低,景深就會變得越大。

反射率(Reflectance)


當給予相同的放大倍率和光照時,反射率越低,視覺的精確度和景深就越好。這個功能主要由抗反射膜來完成。

視場範圍(FIELD OF VIEW


視場範圍包括你通過透鏡所看到的所有範圍。視場範圍越大,你就可以在這個視野中正常的移動你的眼球。視場範圍的大小由手術放大鏡系統(伽利略還是稜鏡),放大倍率以及手術放大鏡鏡片與眼球距離以及手術放大鏡系統的尺寸來決定。

特點

1、有較長的工作距離,清晰明亮而廣闊的視野為各種精細工作提供了方便;

2、具有不同的倍率和工作距離供使用者使用;

3、裝戴方便、調節容易。重量輕;

使用方法

1、操作者依據自己的瞳距將兩鏡筒固定在兩側相應的位置(儀器上有瞳距刻線,線間距為5毫米瞳距。當鏡筒上的指示刻線對正時即為所定的瞳距值)。例如,某操作者瞳距為60毫米,那么應將左右兩鏡筒分別對正左右"60"刻線處。

2、將儀器載上後分別用單目觀察,如果視野還不圓正,再分別微調瞳距到滿意為止(視野上、下部位看不圓正,即應上、下翻動儀器微調節器微調)。

3、調節完畢後的儀器在觀察目標時應重合不出觀雙像。

存放方法

1、儀器用畢後放入儀器盒中並存放在通風乾燥處。

2、鏡筒中透鏡表面有灰塵時,可用軟毛刷輕輕刷除,也可用鏡頭紙擦拭,切忌用硬質物或不潔物擦拭。
