快速接頭,在電纜連線、管線連線方面套用廣泛,是一種不需要工具就能實現迅速連通或斷開的接頭。快速接頭可分為:空氣用快速接頭、氧氣燃料氣體用快速接頭、氣體液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭、半導體快速接頭。

基本信息

一、按用途形式可分為

1、 空氣用快速接頭

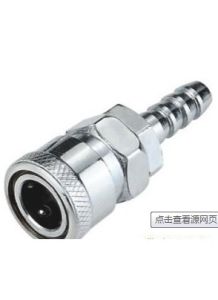

空氣用快速接頭
主要用於空氣配管、氣動工具配件。對應其用途,有豐富多樣的本體材質、尺寸及安裝形狀多樣。
使用注意事項:
注意

請不要用於流體以外的用途。
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力。
不要在使用溫度範圍以外使用,防止造成密封材料的變形,易導致形成泄露。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,可以在此處使用快速接頭可以在很惡劣的工況下使用,並且保證使用壽命的長久。
如附著雜物會造成工作不良或泄漏。
請勿拆卸快速接頭

2、 氣體用快速接頭

快速接頭快速接頭
主要用於通用熔斷器配管,具有流量大,耐久性,抗腐蝕性的特點。主體材質、尺寸以及安裝形狀豐富多樣。
使用注意事項:
警告

流體必須從套筒側流向插頭側。
請使用管制螺紋的外螺紋用密封材料。
安裝螺紋時,請不要超過最大緊固扭矩,防止造成破損。
請不要用於快速流體接頭以外的用途。
請不要用於適用流體以外的流體。
請不要與其它公司產的快速流體接頭相連線。
使用時不要超過最高使用壓力限制。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
請不要用於氣體滯留的地方。
附近有明火時,請不要進行裝卸作業。
產生回火時,請用新品替換。
安裝軟管時,絕對不要沾有油分,防止造成自然起火。
再次安裝軟管時,軟管的端部從大於3厘米處切下。
注意
請不要用於快速流體接頭以外的用途。
把軟管牢牢地插入接口根部,用軟管皮帶或螺母固定。
為了防止占有水分,應在室內保存。
不要使用有裂紋的軟管,防止造成泄漏和脫落。
使用前應進行泄漏檢查,存在泄漏時,應立即停止使用並用新品替換。
應確認氣焊槍閥門處於關閉狀態後再進行連線。

3、 氣液共用快速接頭

主要用於離子冷卻裝置配管、釀酒裝置、工作機器的切削油配管、洗車機器。通過簡單的槓桿操作連線,可輸送液體、氣體、粉末等。主體材質、尺寸以及安裝形狀豐富多樣。
使用注意事項:
警告

請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力。
不要用於使用溫度範圍外,防止造成密封材料磨損或泄漏。
請勿拆卸
注意
請使用管制螺紋的外螺紋用密封材料
安裝時,所加力矩不要超過最大力矩,防止造成破損。
請不要用於快速接頭以外的用途。
請不要與其它公司產的快速流體接頭相連線。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設定制動閥。
請不要作為鉸連結頭使用。
如用於有震動、衝擊的機器會造成耐久性降低。
鋼製、鐵制快速接頭不要使用水、乙二醇系列的介質。表面塗鋅層會溶解。
使用流體是經過過濾器過濾的潔淨流體。
“O”密封圈使用時必須一直保持帶有油分狀態。
參照本注意事項的結尾部分內容,確認適合使用流體的密封材質及主體材質。

4、 油壓用快速接頭

主要用於油壓裝置、建築機械。主體材質應採用能抗振動和衝擊的金屬。尺寸以及安裝形狀豐富多樣。
使用注意事項
警告

請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力限制。
不要用於使用溫度範圍外,防止造成密封材料磨損或泄漏。
請勿拆卸
注意
管制螺紋的外螺紋要使用螺紋專用密封材料。
安裝時,所加力矩不要超過最大力矩,防止造成破損。
請不要用於快速接頭以外的用途。
請不要與其它公司產的快速流體接頭相連線。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設定制動閥。
請不要作為鉸連結頭使用。
如用於有震動、衝擊的機器會造成耐久性降低的原因。
不要使用水、乙二醇系列的介質。此類物質會造成表面塗鋅層溶解。
使用流體必須是經過過濾器過濾的潔淨流體。
“O”密封圈使用時必須一直保持帶有油分狀態。
使用時流體的流速應保持在8m/s以下。
參照本注意事項的結尾部分內容,確認適合使用流體的密封材質及主體材質。

5、 惰性氣體用快速接頭

要用於抽真空配管、壓縮機耐壓試驗。套筒、插塞均有內置的適用於真空用途的自動開關閥門,分離狀態時可保持1.3×10Pa的真空度。
使用注意事項:
警告

使用時不要超過最高使用壓力限制。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
在加壓狀態下或殘壓狀態下請不要進行連線分離。
請不要進行拆卸。
注意
請使用管制螺紋的外螺紋用密封材料。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
請不要用於適用流體以外的流體。
請不要用於快速接頭以外的用途。
不要與其它公司產的快速流體接頭相連線。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設定制動閥。
請不要作為鉸連結頭使用。
如用於有震動、衝擊的機器會造成耐久性降低。

6、 冷卻水、溫油用快速接頭

主要用於通用型模具接口。徹底實現模具互換操作的簡單化,加強防鏽功能,種類多樣。
使用注意事項:
注意

請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力限制。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
螺紋類的安裝,在安裝時不要超過最大緊固扭矩,防止造成破損。
不要使用帶裂縫的軟管,防止造成泄漏或脫落。
如用於有震動、衝擊的機器會造成耐久性降低。
使用流體必須是經過過濾器過濾的潔淨流體。
不要拆卸快速接頭。

7、 半導體快速接頭

主要用於半導體、氟樹脂半導體生產設備裝置。主體材質應採用抗腐蝕性的金屬或注模成形的氟樹脂PFA)的全樹脂製品。
使用注意事項:
注意

對於流體進行密封材質的溶析實驗,確認材質是否適合。
管制螺紋的外螺紋請使用特氟龍密封膠帶。
安裝螺紋時不要超過最大緊固扭矩,防止造成破損。
插入時為了降低摩擦(插入負荷)和保護“O”形密封圈,可在“O”形密封圈或快速接頭(“O”形密封圈褶皺部)上塗抹所用流體或純水。
分離時,由於有少量流體流出,為了防止危險可用壓縮空氣把快速接頭內部的流體排出、分離。
請不要作為絞連結頭使用。
請不要用快速流體接頭以外的用途。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
套管或快速接頭單體時請不要加壓使用,防止造成閥門飛出。
單體時必須裝上指定的防塵罩。
不要拆卸快速接頭。

二、按結構形式可分為

兩端開閉式、兩端開放式、單路開閉式。

1、兩端開閉式

不連結時:當母體的套圈移到另一端時,不鏽鋼珠自動向外滾動,子體因母體與子體共同閥門彈簧力的作用力運作下而斷開,子體與母體的閥門各自閉合,瞬間阻斷流體流動。
連結時:當子體插入母體時,套圈在彈簧的作用下回到原來的位置,鋼珠滾動鎖緊子體緊密連線,同時母體與子體的閥門互相推動而打開,流體流通,O型圈能完全阻斷流體的滲漏

2、兩端開放式

不連結:當母體的套圈被推到另一端時,鋼珠自動向外滾動,因此,子體被移出;由於子體與母體都沒有閥門,流體向外流出。
連結時:當子體插入母體時,套圈被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈以防止液漏

3、單路開閉式

不連結:當母體的套圈移到另一端時,不鏽鋼珠自動向外滾動,子體被閥門彈簧的反作用力彈開,閥門就能自動關閉以阻斷流體流動。
連結時:當子體插入有套圈的母體一側時,閥門被打開導致流體流動,墊圈被彈簧的力量推回原來的位置,不鏽鋼珠會鎖住以確保子/母體連線,裡面的墊圈能完全阻斷流體的滲漏。

三、快速接頭的功能

交換功能:氣壓、液壓工具、氣缸、液壓缸、金屬模具相關機械的附屬裝置。
保養功能:計算機的冷卻裝置、壓鑄機的油缸保養維護。
測試功能:真空、耐壓、泄漏、運轉等的測試。
輸送功能:螺栓、螺母等固體的輸送、搬運以及導電功能。
填充功能:惰性氣體、氮氣、PG、碳酸
連線功能:釣桿、袖珍雷射唱片的固定件,移動作業的連線及流體輸送以外的用途。

四、快速接頭的功用

1、省時省力:通過快速接頭拆斷和連線油路時,動作簡單、節省時間和人力。
2、省油:折斷油路時,快速接頭上的單向閥可封閉油路,油不會流出,避免油液、油壓損失。
3、環保:快速接頭折斷和連線時,油不會灑漏,保護環境。
4、設備化整為零,方便運輸:大型設備或是需要便於攜帶的液壓工具,使用快速接頭分拆後運輸,到達目的地後再組裝使用。
5、經濟:以上各種優點都為客戶創造了經濟價值。

五、如何選定快速接頭

1、流體的種類、溫度(請選定適合流體的種類、溫度的本體材質與密封材質的快速接頭)
根據流體,適合的本體材質、密封材質是不同的。例如,快速接頭是空氣的。推薦鋼鐵制的,是水的則選黃銅的或者不鏽鋼制的。
2、液體的壓力(請選定適合流體壓力的耐壓性能的快速接頭)
流體的壓力也是選定快速接頭的關鍵。油壓用的快速接頭是5.0Mpa(51kgf/cm²)-68.6Mpa(700kgf/cm²)之間形成系列化,相應於耐壓特性,快速接頭的構造也是不同的。
3、自動開關閥門的構造(請選定適合配管用途的閥門構造的快速接頭)
對於閥門的構造,有兩路開關型、單程開關型及兩路開放型。由於在分離時除兩路開關型以外,有流體從配管內流出。所以請注意。
4、快速接頭的使用環境(請選定適合使用環境的構造、材質的快速接頭)
結合使用環境的濕度條件、塵埃的狀況,以及容易腐蝕等使用環境,來考慮選定快速接頭的種類、本體材質、密封材質。
5、確認選擇的快速接頭連線螺紋要一致
在有不同品牌產品的使用過程中,最好是同一品牌的陰頭和陽頭配合使用,如果一定要交叉使用,最好使用前諮詢產品供應方的技術人員,確認好之後再行使用。
6、安裝的形狀、尺寸(請在確定最後的形狀、尺寸後訂購產品)
請確定快速接頭的型號和材質,並指定相應於配管特性的裝配形狀及尺寸。請注意尺寸是與流體流量相關連的。

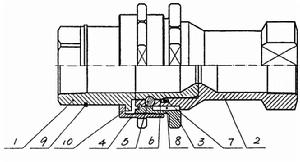

六、快速接頭結構圖

快速接頭
包括 一雌接頭母體,母體上設一通孔,通孔內嵌有一鋼球; 一雄接頭柱體,柱體表面上設有一凹槽; 一卡套; 所述雌接頭母體和雄接頭柱體密封配合,母體上的鋼球卡入柱體表面的凹槽內;所述卡套套設在雌接頭母體外表面,其特徵在於: 還包括一拉套,該拉套套設於雄接頭柱體表面上,並以其內螺紋與雌接頭上的卡套聯接。

七、常見快速接頭示例

根據上述用途不同,市面上常見的快速接頭種類繁多。以下提供幾種常見的快速接頭實例。

“格卡”快速接頭

【用途】:“格卡”接頭專用於低壓水管,針對園藝、灌溉等噴水膠管特製的快速接頭。
【結構】:“格卡”快速接頭沒有公母頭之分,由左右完全對稱的“卡爪”結構組成。依靠橡膠墊片進行密封。尾部鋸齒狀設計,大大提高了與水管連線的摩擦力,設計簡單、持久。

拉桿式快速接頭

【用途】:參照美國軍用標準設計生產,適用各種流體軟硬管的快速連線,由內外螺紋和公母頭部件組合而成。材質選擇廣泛,加強鋁合金、銅合金、不鏽鋼、尼龍塑膠等等,在石化化學輸送領域套用廣泛。
【結構】:拉桿式快速接頭分公頭和母頭。公頭呈弧形配合塞入母頭,母頭底端有墊片。依靠提拉或按壓位於母頭兩側的把手(小規格的只有一側有把手)將公頭擠壓固定在墊片上,形成密封。

槽罐車專用快速接頭

【用途】:完全根據德標DIN系列研發的槽罐車、容器車專用快速接頭、螺紋連線頭和夾具等配套末端連線件。用於罐車輸油管末端。因為其簡便迅速的操作設計,零泄漏率的使用穩定性,槽罐車系列接頭在歐洲市場已風行五六十餘年。

八、儀錶快速接頭

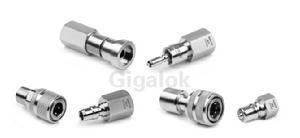

1.儀表用快速接頭:無泄漏的O形圈密封可用於真空和壓力系統,可與其他進行互換。推入式連線使操作快捷方便,大面積的鎖定裝置確保更牢固的夾住管莖。 2.全流量快速接頭:最大工作壓力414 bar (6000 psig),不鏽鋼、碳鋼和黃銅材質,光滑、開放式內腔,兩端不帶閥,使壓降最小化,更容易清潔。
