帶通濾波器的簡介
帶通濾波器(band-passfilter)是指能通過某一頻率範圍內的頻率分量、但將其他範圍的頻率分量衰減到極低水平的濾波器,與帶阻濾波器的概念相對.一個允許特定頻段的波通過同時禁止其他頻段的設備。
.一個理想的濾波器應該有一個完全平坦的通帶,例如在通帶內沒有增益或者衰減,並且在通帶之外所有頻率都被完全衰減掉,另外,通帶外的轉換在極小的頻率範圍完成.實際上,並不存在理想的帶通濾波器.濾波器並不能夠將期望頻率範圍外的所有頻率完全衰減掉,尤其是在所要的通帶外還有一個被衰減但是沒有被隔離的範圍.這通常稱為濾波器的滾降現象,並且使用每十倍頻的衰減幅度dB來表示.通常,濾波器的設計儘量保證滾降範圍越窄越好,這樣濾波器的性能就與設計更加接近.然而,隨著滾降範圍越來越小,通帶就變得不再平坦-開始出現"波紋".這種現象在通帶的邊緣處尤其明顯,這種效應稱為吉布斯現象.
除了電子學和信號處理領域之外,帶通濾波器套用的一個例子是在大氣科學領域,很常見的例子是使用帶通濾波器過濾最近3到10天時間範圍內的天氣數據,這樣在數據域中就只保留了作為擾動的氣鏇.
在頻帶較低的剪下頻率f1和較高的剪下頻率f2之間是共振頻率,這裡濾波器的增益最大,濾波器的頻寬就是f2和f1之間的差值.
帶通濾波器主要指標
·頻率範圍：濾波器通過或截斷信號的頻率界限
·通帶衰減：由濾波器殘存的反射以及濾波器元件的損耗引起
·阻帶衰減：取通帶外與截止頻率為一定比值的某頻率的衰減值
·寄生通帶：由分布參數的頻響周期性引起，在通帶的一定距離處又產生新的通帶
·群時延特性：是否線性，由濾波器通帶內的相移頻率特性的線性程度決定
帶通濾波器套用

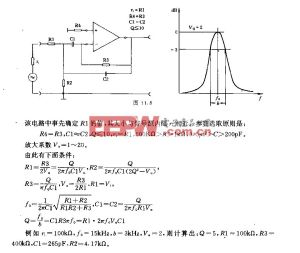

許多音響裝置的頻譜分析器均
使用此電路作為帶通濾波器，以選出各個不同頻段的信號，在顯示上利用發光二極體點亮的多少來指示出信號幅度的大小。這種有源帶通濾波器的中心頻率
，在中心頻率fo處的電壓增益Ao=B3/2B1，品質因數
，3dB頻寬B=1/（п*R3*C）也可根據設計確定的Q、fo、Ao值，去求出帶通濾波器的各元件參數值。R1=Q/（2пfoAoC），R2=Q
/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，當fo=1KHz時，C取0.01Uf。此電路亦可用於一般的選頻放大。此電路亦可使用單電源，只需將運放正輸入端偏置在1/2V+並將電阻R2下端接到運放正輸入端既可。除了電子學和信號處理領域之外，帶通濾波器套用的一個例子是在大氣科學領域，很常見的例子是使用帶通濾波器過濾最近3到10天時間範圍內的天氣數據，這樣在數據域中就只保留了作為擾動的氣鏇。
