工業雙金屬溫度計

雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃範圍內液體蒸汽和氣體介質溫度。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片,利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基於繞製成環性彎曲狀的雙金屬片組成。一端受熱膨脹時,帶動指針旋轉,工作儀表便顯示出熱電勢所應的溫度值。

簡介

工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。能自動連續記錄氣溫變化的儀器,為提高測溫靈敏度,通常將

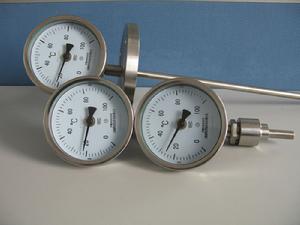

雙金屬溫度計雙金屬溫度計
金屬片雙金屬溫度計製成螺旋卷形狀。當多層金屬片的溫度改變時,各層金屬膨脹或收縮量不等,使得螺旋卷捲起或鬆開。由於螺旋卷的一端固定而另一端和一可以自由轉動的指針相連,兩種金屬在溫度變化時體積變化量不一樣,因此會發生彎曲。將其一端固定,另一端隨溫度變化而發生位移,位移量與氣溫接近線性關係。自記系統由自記鍾,自記筆組成,自記筆與放大槓桿

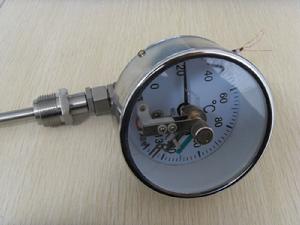

電接點雙金屬溫度計電接點雙金屬溫度計
相連並受感應元件操縱因此,當雙金屬片感受到溫度變化時,指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫範圍是200~650℃,允許誤差均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似,但可使用在機械強度要求更高的條件下。

原理

是利用兩種不同的金屬片在溫度改變時膨脹程度不同的原理工作的。為提高測溫靈敏度,通常將金屬片製成螺旋卷形狀。當金屬片的溫度改變時,金屬膨脹或收縮量不等,使螺旋卷捲起或鬆開。由於螺旋卷的一端固定而另一端和一可以自由轉動的指針相連,因此,當雙金屬片感受到溫度變化時,指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫範圍越大螺旋卷的長度越大,一般常用是200~650℃(最高可到1000℃),誤差一般為測量溫度的5%。這種溫度計和棒狀的玻璃液體溫度計的用途相似,但可使用在機械強度要求更高的條件下

防爆雙金屬溫度計防爆雙金屬溫度計

套用

雙金屬溫度計是一種適合測量中,低溫的現場檢測儀表,可用來直接測量液化、氣體的溫度。雙金屬溫度計與國內同類產品的比較:儀表精度等級達到1.0級,儀表上殼採用防腐材料,其耐溫性可以高達200℃,最低為-40℃。法蘭式結構,雙層密封膠圈,故防腐,防水性能好。保護管焊接採用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤,表面清晰式樣美觀。指針為內可調式。雙金屬溫度計有軸向型,徑向型,萬向型等表頭型號選擇.雙金屬溫度計探桿長度可以根據客戶需要來定製。
廣泛套用於石油、化工、冶金、紡織、食品等工業。雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃範圍內液體蒸汽和氣體介質溫度。現場顯示溫度,直觀方便安全可靠,使用壽命長;抽芯式溫度計可不停機短時間維護或更換機芯。軸向型、徑向型、135º型、萬向型等品種齊全,適應於各種現場安裝的需要。

主要參數

執行標準 JB/T8803-1998 GB3836-83
標度盤公稱直徑:60,100,150
精度等級:(1.0),1.5
熱回響時間:≤40S
防護等級:IP55
角度調整誤差:角度調整誤差應不超過其量程的1.0%
回差:雙金屬溫度計回差應不大於基本誤差限的絕對值
重複性:雙金屬溫度計重複性極限範圍應不大於基本誤差限絕對值的1/2主要技術參數
