峰岳牌橡膠軟接頭
峰岳牌橡膠軟接頭均採用優質原材料加工製造，精良的設備，先進的工藝技術，科學的管理和一流的員工隊伍造就了值得信賴的產品.專業生產KXT型可曲撓單球體、雙球體、異徑橡膠接頭、橡膠彎接頭，可曲撓橡膠接頭防護裝置，橡膠減震器，隔震墊，阻尼彈簧減震器，泛套用於給排水處理、石油、化工、冶金、礦山、電力、醫藥食品、真空設備及高層建築等領域。我公司具有較強的專業設計開發技術人員，可以根據客戶的不同需求設計製造。
峰岳牌橡膠軟接頭又稱可曲撓單球體橡膠接頭，橡膠柔性接頭，軟接頭，減振器、管道減震器、避震喉等，是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭。該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點，採用高強度、冷熱穩定性強的聚酯帘子布斜交與之複合後，經過高壓、高溫模具硫化而成。
峰岳牌橡膠軟接頭分類

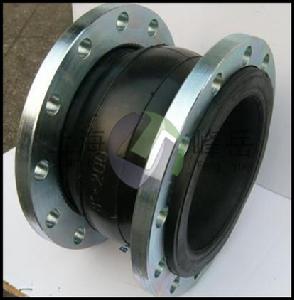

峰岳牌KXT型可曲撓合成橡膠軟接頭
| 型號 Model項目 Item | JGD-1 | JGD-2 | JGD-3 |
| 工作壓力Mpa（kgf/cm2）Working pressure | 1．0(10) | 1．6（16） | 2．5（25） |
| 爆破壓力Mpa（kgf/cm2）Explosion pressure | 2．0（20） | 3．0（30） | 4．5（45） |
| 真空度Kpa（mm/Hg）Vacuum | 53．3（400） | 86．7（650） | 100（750） |
| 適用溫度℃ applicable Temperature | -15℃~+115℃特殊可達-30℃~+250℃ -15℃-115℃(-30℃-250℃ under special conditions) | ||
| 適用介質 Applicable media | 空氣、壓縮空氣、水、海水、熱水、油、酸、鹼等 Air,compressed air,water,sea water,oil,acid,alkali,and so on | ||
主要數據 main date
| 公稱通徑 DN Nominal Diameter | 長度 LengthLmm | 軸向位移 Axial displacement mm | 橫向位移 Horizontal displacementmm | 偏轉角度 angular deflection（a1+a2） | ||
| 毫米mm | 英寸inch | 伸長 Extension | 壓縮 Compression | |||
| 32 | 1.25 | 95 | 6 | 9 | 9 | 15 |
| 40 | 1.5 | 95 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255 | 6 | 25 | 22 | 15 |
| 600 | 24 | 260 | 6 | 25 | 22 | 15 |
| 700 | 28 | 260 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260 | 6 | 25 | 22 | 15 |
| 1000 | 40 | 260 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350 | 25 | 35 | 30 | 10 |
| 型號 Model項目 Item | KXD(DN50~300) | KXD(DN350~600) | 備註 NOTE: |
| 工作壓力 | 1.0 | 0.6 | A、如介質油，酸鹼物質 B、工作溫度有特殊要求 C、也可來函來圖定製D、訂貨時需說明 |
| 爆破壓力Mpa | 1.8 | 1.5 | |
| 真空度Kpa | 86.7 | 53.3 | |
| 適用溫度℃ | -20~+115（特殊可達-30~+250） | ||
| 適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、鹼等 | ||
| 註：主要零件材料同JGD-A型 | |||

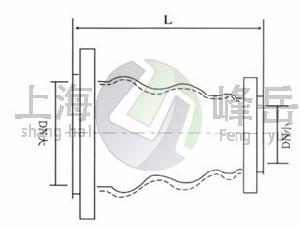

公稱通徑、長度、位移數據表（異徑）
| DN大 DN小 | 長度 （L） Length（mm） | 軸向位移（mm） | 橫向偏轉（mm） | 角向偏轉 （a1+a2）° | 備註Note | |
| 伸長Extension | 壓縮Compression | 連線法蘭按《全國通用給排水標準圖集S311》 有關的數據製造 | ||||
| 80×50 | 180 | 20 | 30 | 45 | 35 | |
| 100×80 | 180 | 20 | 30 | 45 | 35 | |
| 150×80 | 190 | 20 | 30 | 45 | 35 | |
| 150×100 | 200 | 22 | 30 | 45 | 35 | |
| 200×100 | 200 | 22 | 30 | 45 | 35 | |
| 200×150 | 200 | 22 | 30 | 40 | 35 | |
| 250×200 | 200 | 25 | 35 | 40 | 30 | |
| 300×200 | 220 | 25 | 35 | 40 | 30 | |
| 300×250 | 220 | 25 | 35 | 40 | 30 | |
| 350×200 | 220 | 25 | 35 | 40 | 30 | |
| 350×300 | 220 | 25 | 38 | 35 | 30 | |
| 400×350 | 220 | 25 | 38 | 35 | 30 | |
| 500×400 | 230 | 28 | 38 | 35 | 26 | |
| 600×400 | 240 | 28 | 38 | 35 | 26 | |
| 600×500 | 240 | 28 | 38 | 35 | 26 | |

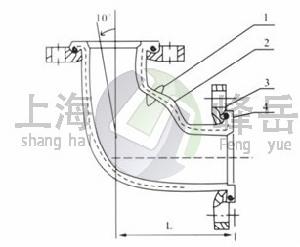

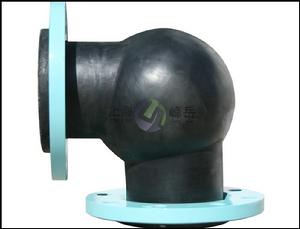

註：1、特殊要求可按用戶圖紙製作，法蘭標準採用GB/T9115.1-2000,球體可做丁晴橡膠，三元乙丙，氯丁橡膠等材質。2、懸空給水使用 DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合 GB/T9115.1(RF)法蘭。峰岳牌WTX型可曲撓橡膠彎頭
| 型號Model項目Item | WTX-1 | WTX JGD-2 | WTX JGD-3 |
| 工作壓力Mpa（kgf/cm2） | 1.0(10) | 1.6(16) | 2.5(25) |
| 爆破壓力Mpa（kgf/cm2） | 2.0(20) | 3.0(30) | 4.5(45) |
| 真空度Kpa(mm/Hg) Vacuum | 53.3(400) | 86.7(650) | 100(750) |
| 適用溫度℃ | -15℃~115℃特殊可達-30℃~250℃ | ||
| 適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、鹼等。 | ||
主要數據 Main data
,
| 公稱通徑 DN | 長度 | 各向允許位移 | |||||||
| mm | Inch | Length（mm） | X | X' | Y | Y' | Z | Z' | |
| 50 | 2 | 140 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 65 | 2.5 | 140 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 80 | 3 | 150 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 100 | 4 | 160 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 125 | 5 | 180 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 150 | 6 | 200 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 200 | 8 | 230 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 250 | 10 | 280 | 20 | 16 | 20 | 16 | 16 | 16 | |
| 300 | 12 | 305 | 20 | 16 | 20 | 16 | 16 | 16 | |

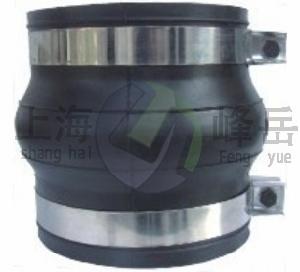

GJQ（X）-KG卡
蘭盤和螺栓，使用時，可方便地將卡箍式橡膠接頭的兩管口分別套裝在要邊接的管道上，通過卡箍將橡膠接頭與管道固定連線；拆卸時鬆開所述卡箍即可。從而達到補償管道因熱脹冷縮，輸水所產生的位移量之目的。它與一般的橡膠接頭相比，有以下幾個特點：
1、卡箍式橡膠頭節省了法蘭盤和螺栓，節約了工程的開支。
2、卡箍式橡膠頭管口處不需要翻邊，簡化了橡膠接頭的生產工序，節約了原材料。
3、卡箍式橡膠接頭簡化了安裝維修工作，提高了工作效率。

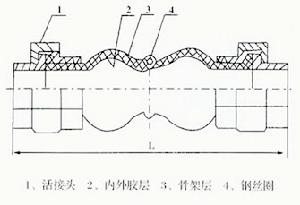

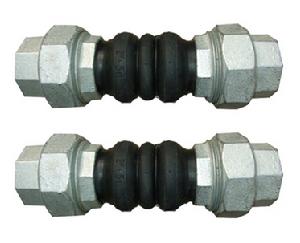

4、卡箍採用不鏽鋼製作，具有耐腐蝕等特點通徑從DN50-400，壓力等級從0.25mpa-1.0mpa峰岳牌GJQ(X)-SQ-II型三球體可曲撓橡膠接頭
是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成，用於管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。按外形分為：同心等徑、同心異徑、偏心異徑。按結構分為：單球體、雙球體、彎頭球體。按連線形式分為：法蘭連線、螺紋連線、螺紋管法蘭連線。按工作壓力分：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa五個等級。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭性能特點：
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。
3、工作時可降低結構傳遞噪音，吸振能力強。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭使用範圍：
由於橡膠柔性接頭具有良好的綜合性能，所以它廣泛用於化工、建築、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭使用說明：
高層給水使用橡膠柔性接頭時，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。固定支撐或托架的力必須大於軸向力，否則也應安裝防拉脫裝置。
適用介質：根據材料不同可製成耐酸、耐鹼、耐腐蝕、耐油、耐熱等各個品種，適應多種介質和環境連線方式：一般有絲扣連線、法蘭連線、卡箍連線等等。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭材質：
橡膠柔性接頭球體是由內膠層、增強層有多層刮膠錦綸帘子布、外膠層複合的橡膠管組成。根據介質不同所採用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、矽橡膠、氟橡膠等等。分別具有耐熱、耐酸、鹼、耐腐蝕、耐磨、耐油等功能。
GJQ(X)-SQ-II型三球體可曲撓橡膠接頭:

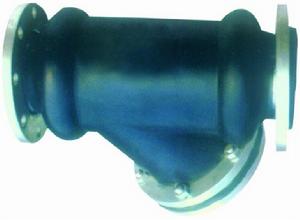

具體分類有：JGD型可曲撓合成橡膠柔性接頭，JGD-A型可曲撓雙球體橡膠柔性接頭，JGD-A1型加強式可曲撓雙球橡膠柔性接頭，JGD-A2型可曲撓雙球體絲連橡膠柔性接頭，JGD-B型彈力管道減震器（異徑接頭），JGD-C型風機盤管橡膠柔性接頭，JGD-D型橡膠隔振墊，WTX型可曲撓合成橡膠彎頭，ZT、ZTB、ZTG型阻尼彈簧隔振器，HTXDJ型彈性吊架等。峰岳牌JXF型可曲撓濾污伸縮接頭
| 序號No. | 名稱 | 材料 |
| 1 | 內、外層膠 | NR 、NBR 、EPDM |
| 2 | 主體骨架 | 尼龍帘布 |
| 3 | 增壓環 | 多股鍍銅鋼絲 |
| 4 | 法蘭 | Q235 |
| 5 | 堵頭 | Q235 |
| 6 | 螺栓 | 45 |
| 7 | 濾網 | 不鏽鋼 |
技術條件
| 型號 項目 | JXF-1 | JXF -1.6 | JXS-1 | JXS-1.6 |
| 工作壓力Mpa（kg.f/cm2） | 1.0（10 | 1.6（16） | 1(10) | 1.6(16) |
| 爆破壓力Mpa（kg.f/cm2） | 1.5（15） | 2（20） | 2(20) | 2.4(24) |
| 真空度Mpa（mmHg） | 53.3（400） | 86.7（650） | 53.3(400) | 86.7(650) |
| 適用溫度℃ | -15~+115,特殊可達-30~+250 | |||
| 適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、鹼等 | |||
主要連線尺寸
| 公稱通徑 DN | 長度 | 軸向位移 | 橫向壓縮 （mm） | 偏向位移 （a1+a2）° | ||
| mm | Inch | Length（mm） | 伸長 | 壓縮 | ||
| 50 | 2 | 290 | 15 | 23 | 23 | 8 |
| 80 | 3 | 320 | 20 | 25 | 25 | 8 |
| 100 | 4 | 405 | 20 | 25 | 25 | 8 |
| 150 | 6 | 500 | 22 | 34 | 34 | 8 |
| 200 | 8 | 560 | 23 | 36 | 36 | 8 |
技術條件
| 工作壓力Mpa（kgf/cm2） | 1.0（10） | 偏轉角度 | 45° |
| 爆破壓力Mpa（kgf/cm2） | 3.0（30） | 真空度Kpa（mm/Hg） | 53.3（400） |
| 適用沮度 | -15~+115℃特殊可達-30~+250℃ | ||
| 適用介質 | 水、海水、熱水、空氣、壓縮空氣、油、酸、鹼等化學物質 | ||
主要數據
| 公稱通徑 DN | 長度 | 軸向位移 mm | 橫向位移 | ||
| mm | 英寸 | Length Lmm | 伸長 | 壓縮 | mm |
| 20 | 0.75 | 180 | 5~6 | 22 | 22 |
| 25 | 1 | 180 | 5~6 | 22 | 22 |
| 32 | 1.25 | 220 | 5~6 | 22 | 22 |
| 40 | 2.5 | 210 | 5~6 | 22 | 22 |
| 50 | 2 | 220 | 5~6 | 22 | 22 |
| 65 | 2.5 | 245 | 5~6 | 22 | 22 |
