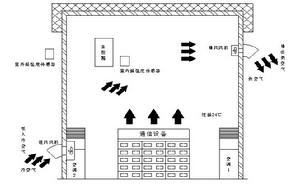

基站節能智慧型新風系統
基站智慧型通風節能系統設備基本配置清單
| 基站智慧型通風節能系統設備基本配置清單 | |||||
序號 | 設備名稱 | 單位 | 數量 | 主要功能 | 備註 |
1 | 主控箱 | 個 | 1 | 是系統的核心，採集到的信息處理，發出控制指令。內有主控板、LED顯示面板、開關、交流接觸器等 | |
2 | 新風機 | 個 | 1 | 雅舍透析系統 | |
3 | 排風機 | 個 | 1 | 雅舍透析系統 | |
4 | 室外溫濕度感測器盒 | 個 | 1 | 含溫、濕度感測器 | |
5 | 室內溫濕度感測器盒 | 個 | 1 | 含溫、濕度感測器 | |
6 | 進風口防雨罩 | 個 | 1 | 過濾風沙及防雨水作用 | |
7 | 排風口防雨罩 | 個 | 1 | 過濾風沙及防雨水作用. | |
8 | 過濾器 | 個 | 1 | 過濾風沙及防潮作用. |
系統參數設定參考
節能通風系統參數設定參考表 | |||||
選項 | 說明 | 推薦 | 單位 | 極限值及範圍 | 備註 |
室外溫度高限 | 25 | ℃ | 85 | ||
室外溫度低限 | 20 | ℃ | -15 | ||
室外濕度高限 | 85% | 10%-95% | 相對濕度 | ||
室內溫度高限 | 28 | ℃ | 85 | 強制啟動空調 | |
室內溫度低限 | 20 | ℃ | -15 | 關閉風機 | |
室內濕度高限 | 85% | 10%-95% | 相對濕度 |
根據電子設備運行的相關國家規範規定，一般基站長年溫度應保持在18℃～28℃以內，濕度10%—90%以內。
（二）系統設定邏輯
開啟風機條件，以下條件全部滿足時開啟風機：
a.當前的實時室外溫度低於機房允許運行溫度的上限值（即室外開機溫度上限值），且高於室外溫度下限值；
b.當前的實時室內溫度高於機房允許風機運行溫度的設定值（與空調啟動溫度相差4°C）；
c.當前的實時室外濕度值低於機房允許運行濕度的上限值（即室外濕度上限）；三個條件同時滿足，延時N分鐘（不能低於3分鐘）後才能開啟風機，延時期間不進行新的邏輯判斷，以免閉循環或連續開關風機。
關閉風機的條件：
當室內溫度已降至低於機房允許運行溫度的下限值（與機房允許運行的溫度上限溫差在5℃以上），關閉風機（關閉風機前也要延時N分鐘，延時期間不進行新的邏輯判斷）。
空調開機條件，當以下兩個條件，任一個滿足時空調開啟：
1 當前實時溫度達到機房允許運行溫度的上限值，同時，當前室外溫度高於機房允許運行的溫度上限值。
2 當前的實時室外濕度值高於機房允許運行濕度的下限值；且當前的實時室內溫度達到機房允許運行溫度的上限值（即室外開機溫度上限值）。
關閉空調的條件：
當前室內溫度降至低於設定的機房允許運行溫度下限值，同時，室內濕度低於機房允許運行的濕度上限值。
關閉空調前也要延時N分鐘，延時期間不進行新的邏輯判斷。
1、合上主控箱內部電源空氣斷路開關K0，主控箱1面板電源指示燈（紅亮），智慧型通風節能系統通電。
2、手動/自動方式選擇
2.1.1選擇主控箱1上運行方式選擇開關，進入手動方式。
2.1.2選擇主控箱1上風機手動運行開關，進行啟動和停止操作，機房內風機相應進入啟動運行和停止狀態。此時進、排風風機運行狀態應正常。
2.2.1 選擇主控箱1上運行方式選擇開關，進入自動方式。
2.2.2 主控箱2面板上LED開始閃爍，在30秒內如果不進行參數設定，LED將開始實時顯示室內外溫濕度，系統將按照上一次設定的參數通過風機或空調對基站內溫度進行控制。
3、控制參數設定
3.1 執行2.2.1條內容。
3.2 按設定鍵，上限設定LED發光二極體亮，同時室內溫度LED開始閃爍，按增、減鍵進行室內溫度上限值設定。
3.3 上限值設定後，按設定鍵，上限設定LED發光二極體熄滅，下限設定LED
發光二極體亮，室內溫度LED繼續閃爍，按增、減鍵進行室內溫度下限值設定。
3.4 下限值設定後，繼續按設定鍵，上限設定LED發光二極體亮，同時室外溫度LED開始閃爍，依此類推，參數設定項目依次為：
①室內溫度上限設定 ⑤室內濕度上限設定
②室內溫度下限設定 ⑥室內濕度下限設定 ③室外溫度上限設定 ⑦室外濕度上限設定
④室外溫度下限設定 ⑧室外濕度下限設定
3.5 當第八項室外溫度下限參數設定完成後，按設定鍵，系統自動返回第一項室內溫度上限設定，按返回鍵，系統將退出參數設定狀態，按新設定的參數自動投入運行。
3.6 如未按返回鍵，系統在延時30秒後將按新設定的參數自動投入運行。
