工作原理

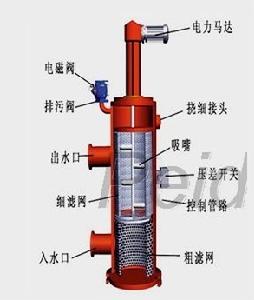

吸吮式過濾器水由入口進入,首先經過粗濾網濾掉較大顆粒的雜質，然後到達細濾網。在過濾過程中，細濾網逐漸累積水中的髒物、雜質，形成過濾雜質層，由於雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。 當過濾器的壓差達到預設值時，將開始自動清洗過程，此間淨水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合
將整個濾網內表面完全清洗乾淨。整個沖洗過程約40秒到1分鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。
清洗方式
吸吮式過濾器當水自過濾器中流過時水中雜質會逐漸積聚在濾網表面，從而導致進、出水管之間出現水壓差。當壓差達到預設值0.05Mp時反衝洗啟動。吸吮掃描器由電機帶動，繞濾網作螺旋運動，掃描器上的吸口借運動吸吮雜質微粒，通過排污閥排出，但不接觸濾網，清洗過程30-60秒。依據對水質的要求，吸口式（ 500-30 微米）多種過濾精度。
特點
設備結構緊湊、堅固可靠 反衝耗水量少，所需水壓低 過濾精度高，適於各類水質 反衝時壓降小，不影響正常供水
臥式自清洗過濾器(型號規格)
吸吮式過濾器| 型號 | 管徑 | 流量 T/H | 排污管口徑 | 最小水壓 | 最大水壓 |
| CKG-50XM | 50 | 20 | 50mm | 0.25MPa | 1.0MPa |
| CKG-80XM | 80 | 50 | 50mm | 0.25MPa | 1.0MPa |
| CKG-100XM | 100 | 80 | 50mm | 0.25MPa | 1.0MPa |
| CKG-150XM | 150 | 150 | 50mm | 0.25MPa |
| 最高水溫 | 65度（特殊要求時可達100度） |
| 反衝時間 | 50-90秒 |
| 反衝耗水量 | 約280-310公斤 |
| 電源 | 380V、50Hz、3相、控制器220V |
| 電機功率 | 吸口式0.37Kw |
| 過濾器機殼 | 碳鋼表面樹脂塗層 |
| 濾網 | 不鏽鋼多層複合網、不鏽鋼絲網+PVC骨架 |
| 排污閥 | 鑄鐵表面樹脂塗層 |
立式自清洗過濾器
| 型號 | 管徑 | 流量 T/H | 排污管口徑 | 最小水壓 | 最大水壓 |
| CKG-150XT | 150 | 150 | 50mm | 0.25MPa | 1.0MPa |
| CKG-200XT | 200 | 300 | 80mm | 0.25MPa | 1.0MPa |
| CKG-250XT | 250 | 400 | 80mm | 0.25MPa | 1.0MPa |
| CKG-350XT | 350 | 1000 | 80mm |
| 最高水溫 | 65度（特殊要求時可達100度） |
| 反衝時間 | 60-120秒 |
| 反衝耗水量 | 約500公斤 |
| 電源 | 380V、50Hz、3相、控制器220V |
| 電機功率 | 吸口式0.37Kw |
| 過濾器機殼 | 碳鋼表面樹脂塗層 |
| 濾網 | 316不鏽鋼(編織、燒結、鍥形) |
| 排污閥 | 鑄鐵表面樹脂塗層 |
