台達DMV機器視覺系統

產品類別

台達DMV機器視覺系統主要提供四類產品類型 :控制器、攝像機、鏡頭、光源:
l機器視覺控制器 (DMV)
l攝像機 (1394、Camera link)
l鏡頭 (CCTV鏡頭、遠心鏡頭)
l光源 (LED)

產品特色

台達DMV機器視覺具有如下的產品特色:
● 新一代人性化操作接口,快速建立視覺檢測系統
● 內建多功能視覺開發工具模組,不需自行編寫複雜程式
● 硬體規格優於同等級環節系列產品滿足高速運算處理需求
● 支持工業乙太網絡、RS-232通訊界面,快速連線外部設備
● 通過工業級標準認證,系統可靠度更優於PC-Base系統
● 內建閃光燈控制信號,光源輸出時間依需求自由配置
● 內建PLC通信連線功能自動交換數據信息,無需通訊信程式撰寫
● 即時顯示拍攝影像及檢測結果和數據
● 流程式編輯界面,節省開發時間
● 提供多樣化數字I/O接點
● 輕巧的外觀體積,節省安裝空間
● 支持標準FireWire 1394系列CCD
● 提供完整的光源、鏡頭等系列產品
● 支持SD Card

產品型號

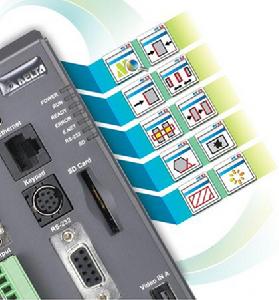

台達視覺DMV1000系列控制器
DMV1000-80GXC
台達機器視覺DMV1000系列機器視覺控制器提供了高速精準、多任務運算處理能力、智慧型型、人性化的操作接口以及多樣化的機器視覺檢測功能,檢測功能包含有『面積檢測』、『邊緣位置、距離、計數、角度』、『瑕疵及斑點檢測』、『圖形比對、輪廓比對』、『坐標、角度運算』、『尋邊測量』、以及『自動對位、坐標搜尋』等多項功能,來解決在生產線上因為操作人員疲勞或疏忽造成誤判,或是由人眼也無法辨識出產品的缺陷以及因為高精密產品組裝不易等各式各樣地自動化視覺檢測系統來進行全面升級與改造,進一步地全面提升生產線上的產品質量、降低客退件數、增加設備產能以及減少人力成本。

● 面積檢測
●邊緣位置、距離、計數、角度
●瑕疵及斑點檢測
●圓形比對及輪廓比對
●坐標角度運算
●尋邊測量
●自動對位功能
另外,台達DMV1000系列控制器也提供了豐富的前處理功能:
● 二值化
● 擴張
● 侵蝕
● 平均
● 中值
● 銳化
● Laplacian
● Sobel 等…
台達視覺DMV系列攝像機
DMV-CDAXXGS
工業攝像機是機器視覺系統中的一個關鍵組件,其最本質的功能就是將光信號轉變成電信號。選擇合適的相機也是機器視覺系統設計中的重要環節。
台達視覺DMV系列選擇IEEE1394a接口型攝影機,內嵌1/3英寸CCD感光元件,分別率主要為80萬和30萬像素兩種, 具體型號如下:
1/31寸80萬像素黑白攝像機
DMV-CD80GS(黑白、標準型)
DMV-CD30GS(黑白、標準型)
4.5m 1394a Cable
DMV-CA45(4.5米標準線纜)
1m 1394a觸發線纜
DMV-CA10T(1m觸發線纜)
台達視覺DMV系列光源產品
DMV-LXXX

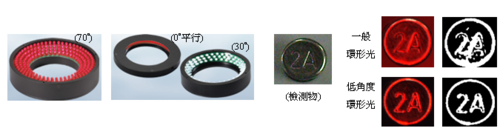

環形光(Ring type):
為最常使用的打光方式,使用於一般的2D平面影像照明,價格上也較為經濟。環型LED有多種安裝角度0°、30°、45°、60°、70°、90°可選擇。

條形光(Bar type):
提供多種長度自由搭配組合。當檢測物形狀偏長條形狀,或物體過大以致於環形光無法涵蓋時,利用組合方式可達到任意所需照明區域大小。
同軸光(Coaxial type):
利用分光鏡產生柔化後的光線照明,適用於高反射率的物體。
其作用和柔化擴散型的環形光相似,柔化擴散型的環型光適用於中度反射率的物體上,而同軸光源可符合高度反射率的需求。
點狀光(Spot type):
具有體積小、重量輕、亮度高且集中之特性,可用來取代傳統鹵素燈光纖傳導打光。
於CCD攝影機側邊打光,一般搭配同軸鏡頭使用。同軸鏡頭內部即配置如上述的同軸光源結構。因此點狀光源搭配同軸鏡頭方式稱為內同軸,反之如上述的同軸光源為安裝於鏡頭下方稱為外同軸。
半球漫射(Dome type):
如下所示的半球漫射形光源,將LED光向上投射後向下產生漫射,再經由柔化處理,能夠減少陰影的產生,因此適用於高反射率物體。 此類光源成本很高,售價昂貴。
光源控制器 (Power supply)
光源控制器有1、2、4、6、8 通道輸出機型可供選擇,除了常見的外部鏇鈕調光方式之外,另有支持RS232通訊、0~5V模擬輸入、8Bits(0~255)並列埠I/O等方式調整輸出量以控制LED亮度。
台達視覺DMV系列鏡頭產品
DMV-LNXX
百萬像素鏡頭,焦距8、12、12、16、25、35、50:
DMV-LN08MC(焦距8mm百萬像素鏡頭)
DMV-LN12MC(焦距12mm百萬像素鏡頭)
DMV-LN16MC(焦距16mm百萬像素鏡頭)
DMV-LN25MC(焦距25mm百萬像素鏡頭)
DMV-LN35MC(焦距35mm百萬像素鏡頭)
DMV-LN50MC(焦距50mm百萬像素鏡頭)
遠心鏡頭:
DMV-LN50T(遠心鏡頭Telecentric)

公司介紹

關於台達集團
台達集團創立於1971年,為電源管理與散熱管理解決方案的領導廠商,並在多項產品領域居世界級重要地位。面對日益嚴重的氣候變遷議題,台達秉持“環保 節能 愛地球”的經營使命,運用電源設計與管理的基礎,整合全球資源與創新研發,深耕三大業務範疇,包含“電源及零組件”、“能源管理”與“智慧型綠生活“。
“電源及零組件“提供客制化的高效率開關式電源供應器、散熱管理解決方案及零組件等產品。“能源管理“則通過系統集成與解決方案,協助客戶提升效能、降低運營成本與資本支出服務,服務內容橫跨工業自動化、太陽能、風能、車用電子與通訊電源等。“智慧型綠生活”期待為個人、家庭與企業帶來更環保健康的生活型態,產品包括視訊顯像系統、網路通信系統、LED照明、智慧型語音系統及雲計算等。同時,台達積極發展品牌,持續提供高效率且可靠的節能整體解決方案。
台達集團運營據點遍布全球,在中國大陸、台灣、美國、泰國、日本、墨西哥、印度、巴西以及歐洲等地設有研發中心和生產基地。台達為實踐對於環境保護的承諾,自2004年起,全球新建辦公大樓、生產基地均依綠建築工法設計建造。
近年來,台達陸續榮獲多項國際榮耀與肯定。2012年台達再度入選為道瓊永續指數(Dow Jones Sustainability Indexes)之世界指數及亞太指數,並榮獲全球ITC電子設備行業領導企業第一名之殊榮。2013年世界知名永續評比機構SAM (Sustainable Asset Management)將台達評鑑為全球電子設備類“企業第一名(Sector Leader)”與“永續經營企業金級(Gold Class)”。
關於中達電通
1992年中達電通成立於上海,自營業以來,保持著年均增長34.5%的高速發展,為工業級用戶提供高效可靠的動力、視訊、自動化及能源管理解決方案。在通信電源的市場占有率位居全國第一、同時也是視訊顯示及工業自動化方案的領導廠商。
中達電通整合母公司台達集團優異的電力電子及控制技術,持續引進國內外性能領先的產品在深入了解中國客戶營運環境下,依據各行各業工藝需求,提出完整解決方案,為客戶創建競爭優勢。秉持“環保、節能、愛地球”的經營使命,成為中國移動的綠色行動戰略夥伴,在節能減排、樓宇節能的技術上,陸續開展多項新套用。
為滿足客戶對不間斷運營的需求,中達電通在全國設立了41個分支機構、64個技術服務網點與12個維修網點。依靠訓練有素的技術服務團隊,中達得以為客戶提供個性化、全方位的售前、售中服務和最可靠的售後保障。
二十年深耕,在近2000名員工的努力下,中達電通2012年的營業額超過三十億人民幣。未來,中達更將不斷推陳出新,藉由與客戶的緊密合作,共同開創更智慧型、更環保的未來。
中達電通——可靠的工業夥伴!
