加熱器英文名稱(heater)主要指利用電能達到加熱效果的電器。加熱器體積小,加熱功率高,使用十分廣泛,採用智慧型控制模式,控溫精度高,可與計算機聯網。套用範圍廣,壽命長,可靠性高。加熱器原理的核心的是能量轉換,目前生活中最廣泛的就是電能轉換成熱能。

基本信息

設備概述

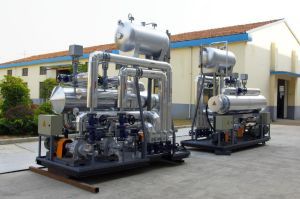

加熱器加熱器

加熱器是常用的電熱器件。人們越來越離不開它。

工作原理

比如電加熱器,利用金屬在交變磁場中產生渦流而使本身發熱吸收,是電能轉換成光能;比如太陽能熱水器,吸收太陽光輻射熱能和太陽光光能(光電效應)轉換成熱能兩者兼有;生物能是以生物為載體將太陽能以化學能形式貯存的一種能量,它直接或間接地來源於植物的光合作用。除此之外,還有核能風能這些能量轉換模式,但是一般都需要轉換成電能使用。

主要分類

分類

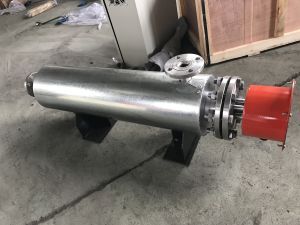

加熱器加熱器

電加熱器是指利用電能達到加熱效果的電器,按加熱方式的種類來區分,大可分為三類:

1.電磁加熱(Electromagneticheating)

電磁加熱是通過電子線路板組成部分產生交變磁場、當用含鐵質容器放置上面時,容器表面具即切割交變磁力線而在容器底部金屬部分產生交變的電流(即渦流),渦流使容器底部的鐵原子高速無規則運動,原子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果 。因為是鐵制容器自身發熱,所有熱轉化率特別高,最高可達到95%。電磁爐,電磁灶都是採用的電磁加熱技術。

2.紅外線加熱

紅外線的傳熱形式是輻射傳熱,由電磁波傳遞能量。在遠紅外線照射到被加熱的物體時,一部分射線被反射回來,一部分被穿透過去。當發射的遠紅外線波長和被加熱物體的吸收波長一致時,被加熱的物體吸收遠紅外線,這時,物體內部分子和原子發生“共振”——產生強烈的振動、鏇轉,而振動和鏇轉使物體溫度升高,達到了加熱的目的。

3.電阻加熱(Resistanceheating)

利用電流通過電熱體放出熱量來加熱坯料的加熱方法。常見的電阻絲加熱,陶瓷加熱器,以及電阻圈加熱,石英管加熱,原理上都屬於電阻式加熱。

對比

1.電阻式加熱器的加熱是最原始的,所以熱效率也是最差的,通常熱效率只有百分之七十左右,大量的熱能散發到空氣中。

2.紅外線的加熱方式相比電阻要好一點,但是依然大量的熱量散發到空氣中,只不過不是紅外線本身散發到空氣中的,而是被加熱的物體把熱量散發到空氣中的。

3.飛如電磁加熱器工作時是有一層保溫層把受熱物體包裹住的,然後磁場透過保溫層直接加熱物體本身,所以熱效率是最高的幾乎熱能沒有流失,其熱效率超過95%以上。而且由於飛如電磁加熱器是被加熱物體自身發熱所以也沒有熱傳遞的損失,整體節能約是同等條件下電阻加熱30%-70%,紅外線加熱器因為其加熱特點無法和電磁加熱做詳細比較,但散發出的溫度上來計算,同條件下應該飛如電磁加熱比紅外線加熱節省能源在20%以上。

油罐加熱器

油罐在油氣儲運過程中起到非常重要的一個作用,在油氣存儲中,大多採用油罐進行油品存儲。當需要油品時,就將油品從油罐中輸出。在油品輸出的過程中,不免遇到這樣的一個問題,油品因為溫度低,變得粘稠使得油品的流動性降低,導致油品無法從油罐中順利的輸出,因此需要油罐加熱器 。

工作原理

1、將“渦流熱膜換熱器”沿儲罐徑向伸入油罐底部,熱媒介質(蒸汽)走管程,油品從殼程內德管間流動,殼體吸油口直接連通罐內介質。

2、在換熱器的蒸汽入口設溫控閥,通過感溫探頭對油品出口的溫度的檢測來控制換熱器的蒸汽入口蒸汽進量,從而確保油品溫度的恆定。

3、換熱器採用高效換熱元件——渦流熱膜管,保持油品在管間合理流動,熱效率是普通換熱器的3-5倍,其強化傳熱機理是:油品流體在內外表面流動時設計成紊流流動,產生強烈的震盪和沖刷作用,流動的方向不斷改變,是緊貼管壁表面的高溫油品流體不斷更換,隔熱層變薄以至破壞,金屬表面熱量傳遞加快,流體微觀渦流加強,使油品流體內部熱擴散強化。不會使貼近管壁表面的流體產生局部高溫過熱,因此可使油品既得到適當,充分的加熱又無結焦分解的可能。既傳熱量好,又不會阻力很大。

加熱特點

1、加熱速度快,傳熱效率高,不易結垢。

2、可對油品定量加熱,需要多少加熱多少。

3、油品不會出現局部高溫、炭化,保證了油品質量及加熱器傳熱效率。

4、油罐內出油口溫度最高,保證了倒出油品流動性。

5、避免了反覆對罐內油品進行加熱,保證了油品色度、降低了油品處理的成本。

6、使用壽命長,耐腐蝕、耐高溫、耐高壓、防結垢功能,極大的提高了換熱器整體性能。

7、工藝結構設計先進,保證了油品順利流出及較好的“抽罐底”作用。

8、可實現自動化控制,可根據油品的進出溫度及倒油流量控制蒸汽進給量。

9、結構緊湊,安裝與維修方便,不會因為加熱器的安裝而影響罐體的安全。與U型管換熱器比較,在同等換熱面積情形下:渦流熱膜換熱器的外型尺寸,僅為U型管換熱器外形尺寸的二分之一左右。

10、相對於電加熱方式,更安全,加熱更溫和,對油品品質影響更小。

新型加熱技術與傳統列管式油罐加熱的對比:

加熱方式 熱媒 出油量 升溫溫度 加熱時間 冷凝水溫度 蒸汽耗量
列管式換熱器 0.8Mpa飽和蒸汽 60T/t 30℃-60℃ 14小時30分 100℃ 14.6噸
油罐局部快速加熱器 0.8Mpa飽和蒸汽 60T/t 30℃-60℃ 1小時30分 55℃ 1.96噸

註:數據來自中國石化潤滑油實測對比表

瀝青加熱器

瀝青加熱器瀝青加熱器

移動式瀝青加熱器即撬裝式渦流熱膜瀝青專用加熱機組,是為改進瀝青生產工藝配套的加熱成套設備。它採用先進的不鏽鋼渦流熱膜管作為換熱元件,以獨特的換熱元件及先進的內部工藝機構,實現了加熱器高效率、耐腐蝕、耐高溫、防結垢等功能,極大地提高了加熱器整體性能。據介紹,對道路工程的節能降耗起到了積極地推動作用。

工作原理

該裝置採用加熱油作為加熱介質,可在較低運行壓力下獲得較高溫度。熱效高,易於自動控溫。對瀝青加熱均勻,速度快,可進行一、二加熱。

採用獨特的渦流熱膜管作為換熱元件,熱媒介質導熱油走管程,瀝青在殼程管間流動。熱效率是普通換熱器的3-5倍。在熱媒介質導熱油入口設溫控閥,通過溫度感測器對瀝青出口溫度進項檢測來控制加熱介質導熱油的加入量,從而確保瀝青溫度恆定。其強化傳熱機理是:流體在內外表面流動式設計城紊流流動,產生強烈的震盪和沖刷作用,流動的方向不斷改變,邊界層變薄以致破壞,熱量傳遞加快。避免了瀝青局部高溫過熱。

性能特點

1、加熱速度快,傳熱效率高。

2、瀝青不會出現局部高溫,保證了產品質量。

3、瀝青進出口增加加熱套管,保證了瀝青的流動性。

4、瀝青進口增加籃式過濾器,保證了換熱器不會堵塞。

5、撬裝結構使得裝置移動方便,安全可靠。

6、維護、更換、檢修方便。

7、使用壽命長。

8、整體效果好,外觀清爽美觀。

注意事項

1、元件允許在下列條件下工作:

A.空氣相對濕度不大於95%,無爆炸性和腐蝕性氣體(防爆加熱器除外)。

B.工作電壓應不大於額定值的1.1倍,外殼應有效接地。

C.絕緣電阻≥1MΩ介電強度:2KV/1min。

2、電熱管應做好定位固定,有效發熱區必須全部浸入液體或金屬固體內,嚴禁空燒。發現管體表面有水垢或結碳時,應及時清除乾淨再用,以免影晌散熱而縮短使用壽命。

3、加熱易熔金屬或固態硝鹽、鹼、瀝清、石臘等時,應先降低使用電壓,待介質熔化後,才能升至額定電壓。

4、加熱空氣時元件應交叉均勻排列,使元件有良好的散熱條件,使流過的空氣能充分加熱。

5、加熱硝鹽時應考慮安全措施,預防爆炸事故。

6、接線部分應放在保溫層外面,避免與腐蝕性、爆炸性介質、水份接觸;引接線應能長期承受接線部分的溫度及加熱負載,接線螺絲緊固時應避免用力過猛。

7、元件應存放在乾燥處,若因長期放置絕緣電阻低於1MΩ時,可在200℃左右的烘箱中乾燥,或降低電壓通電加熱,直至恢復絕緣電阻。

8、電熱管出線端的氧化鎂粉,在使用場所避免受到污染物與水分滲入,防止漏電事故的發生。

9、非工作人員請匆操作。

日常保養

1、加熱器運轉一段時間後(根據用戶使用情況),應擰下點火塞清理積碳,如點火塞絲燒斷,應拆下更換新的點火塞。

2、如果積碳太多,引起熱效率降低時,應清理水套內壁散熱片及燃燒室內的積碳。

3、如果發現加熱器主機進氣管排氣管和滴油管被泥土堵塞時,請及時清理、疏通。請保持加熱器艙體內清潔,周圍嚴禁放置易燃雜物。

4、保證油箱、油管及濾油電磁閥清潔,防止污物堵塞油路。

5、加熱器循環系統中應使用與外界環境溫度相適應的防凍液作為循環加熱介質。

6、加熱器水泵應根據用戶使用情況,定期檢查,如果發現起密封作用的水封部件漏水,或水泵啟動運轉困難等故障,應及時檢修。

7、加熱器主機上的自動控制盒、濾油電磁飯及其它電器元件均按一般低壓電器維護方法進行維護,自動控制盒各性能參數在出廠前均經廠家認真調試,用戶切勿擅自改動。

8、保證熱控制項總之狀態良好,定期檢查,如發現微動開關失靈或損壞,請及時更換。

9、加熱器多使用的主電機,正常情況下,使用5000小時不需要維修,如因使用時間過長或其它原因造成工作不正常時,應予以檢修,檢查碳刷磨損或軸承潤滑情況,必要時請添加潤滑脂或更換碳刷。

10、在溫暖季節不使用加熱器期間,請定期啟動4——5次,每次運行約5分鐘,確保加熱器在下次使用時運轉正常。
