偏振鏡

偏振鏡

偏振鏡,也叫偏光鏡,簡稱PL鏡,是一種濾色鏡。偏振鏡的出色功用是能有選擇地讓某個方向振動的光線通過,在彩色和黑白攝影中常用來消除或減弱非金屬表面的強反光,從而消除過減輕光斑。例如,在景物和風光攝影中,常用來表現強反光處的物體的質感,突出玻璃後面的景物,壓暗天空和表現藍天白雲等。由兩片光學玻璃夾著一片有定向作用的微小偏光性質晶體(如雲母)組成。還有另一種製造方法,兩片光學玻璃之間的夾層塗有聚乙烯膜或聚乙烯氰一類的結晶物,這一聚合物塗層可產生極細的柵欄狀的結構,好像是一道細密的柵欄,只允許振動方向與縫隙相同的光通過。再將這兩片玻璃各自獨立地安裝在可以鏇轉的環圈裡,通過鏇轉其中一鏡片便可以消除被攝物體表面的偏振反射光。這層塗膜會逐漸老化失效,而且受潮和撞擊、震動也會縮短使用壽命。說到底,使用聚合物塗層的PL就是消耗品,不是耐用品。在正常情況下,使用五六年沒問題。

基本信息

定義

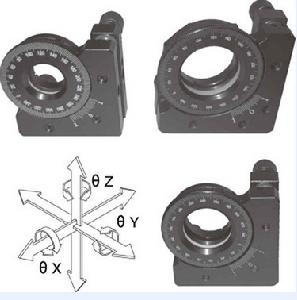

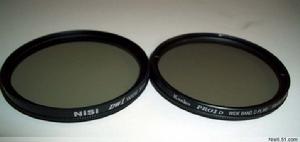

(圖)偏振鏡偏振鏡

由兩片光學玻璃夾著一片有定向作用的微小偏光性質晶體(如雲母)組成。還有另一種製造方法,兩片光學玻璃之間的夾層塗有聚乙烯膜聚乙烯氰一類的結晶物,這一聚合物塗層可產生極細的柵欄狀的結構,好像是一道細密的柵欄,只允許振動方向與縫隙相同的光通過。再將這兩片玻璃各自獨立地安裝在可以鏇轉的環圈裡,通過鏇轉其中一鏡片便可以消除被攝物體表面的偏振反射光。這層塗膜會逐漸老化失效,而且受潮和撞擊、震動也會縮短使用壽命。說到底,使用聚合物塗層的PL就是消耗品,不是耐用品。在正常情況下,使用五六年沒問題。

簡介

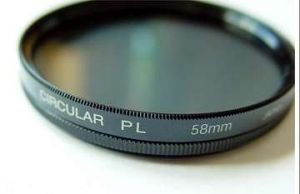

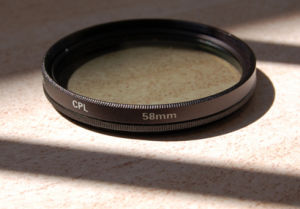

(圖)58mm偏振鏡58mm偏振鏡

偏振鏡 又稱“偏光鏡”,是一種濾鏡,在一些特殊要求的光路傳輸中,偏振鏡有著非常重要的作用。

偏振鏡是一種用來改變光線偏振方向,以實現對光路產生不同傳輸效果的光學元件。根據不同的要求,可以設計出不同類型,不同角度的偏振鏡。偏振鏡的鏡片中間夾一種有極細的桿狀結晶體的膠膜或用其他蝕刻等工藝,可以根據需要的產生或消除偏振光影響。

光線本身是一種電磁波,它與無線電波沒有本質的區別,只是波長更短一些而已。電磁波經反射和漫反射之後,某個方向的振動會減弱,從而產生偏振光。

作用

根據過濾偏振光的機理不同,偏光鏡可以分為圓偏光鏡(簡稱CPL)和線性偏光鏡(簡稱LPL)兩種,這兩種的作用是相同的。LPL主要用於老式的手動對焦相機。出現較晚的CPL增加了一層1/4波長的薄膜,這種薄膜有一種特殊的性質,可以對一個方向(假設為x)的偏振電矢量產生π/2相移,而對與它垂直方向(假設為y)的電矢量沒有任何作用。所以可以使上述偏振光沿x和y的角平分線方向通過1/4波片,於是出射光線就是一束有兩種偏振方向垂直,相位差π/2的偏振光合成的光線了,也就是所謂的圓偏振光。這種設計使得其更適合新式的自動對焦和自動曝光相機。目前採用AF鏡頭(自動調焦功能的交換式照相機鏡頭)的相機,都採用CPL作為偏光鏡。在一些光線條件下,線性偏光鏡有可能誤導機內測光元件進行測光,因此DC和大多數自動對焦相機都使用圓偏光鏡。

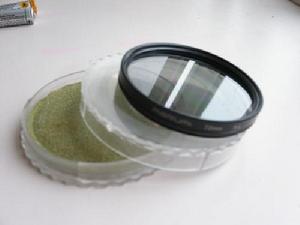

(圖)偏振鏡偏振鏡

PL鏡的作用是過濾反射光線,增加成像反差。其工作原理是選擇性地過濾來自某個方向的光線。通過過濾掉漫反射中的許多偏振光,從而減弱天空中光線的強度,把天空壓暗,並增加藍天和白雲之間的反差。具體實拍時要看著取景器並鏇轉前鏡,取景器中天空最暗時的效果最明顯,最暗與最亮相差90度。你可根據需要轉到最暗與最亮間的任意角度。

PL鏡也可以有效減弱或者消除非金屬表面的反光,這種反射光是典型的偏振光(金屬表面反射回的光線不是偏振光,偏光鏡對其不起作用),通過調整偏光鏡就可以濾掉這一部分的反光,從而改善被攝物體的畫質,並提高畫面的清晰度。例如,通過使用偏光鏡,可以減弱水面的反光,從而清晰的拍攝到水中的魚。在拍攝這樣的場景時,光源的投射角度與相機拍照的角度要趨近一致,並且其最大的偏折角度需介於30~40度之間。使用的時候可以通過慢慢轉動濾鏡前組的鏡片來進行調整,力求把景物表面的反光降到最低程度。

另外,偏光鏡可以有效提高色彩的飽和度,提高反差,這是因為偏光鏡可以吸收大氣中霧氣或灰塵反射出的各種方向的雜光,從而使拍攝出的影像更加純淨。例如,在拍攝花卉靜物等攝影中,經常使用偏光鏡去拍色彩艷麗的照片。在風景攝影、花卉攝影和拍攝某些特定的反光比較強烈的景物時很有用處。偏光鏡運用在拍攝風景照時,對雲層的描繪有極好的效果。藍色天空的光線折射率比被白雲散射後的光線來得大。利用偏光鏡也可以使綠葉的顏色更飽和及消除低角度拍攝城市景物的翳霧。

偏振鏡由鏡片主體和一個與它相連並可鏇轉的后座框兩部分組成,鏡片主體由極細的水晶玻璃組成光柵。鏇轉時,偏振鏡的光柵將那些不與它平行的偏振光線阻擋。因此,偏振鏡能夠控制和選擇記錄與它平行的反射光(此反射光為偏振光)數量。這就是偏振鏡能夠消除或減弱非金屬表面反光的道理。但大多數偏振鏡有一點偏藍色。同時在用與拍攝時也會阻擋與偏振光振動方向相同的部分非偏振光。為避免畫面色彩過於平淡,一般要增加一檔以上的曝光量。

區別

(圖)偏振鏡的分析原理偏振鏡的分析原理

偏振鏡有兩種。一種是線偏振鏡,又稱普通偏振鏡,英文標誌為PL;別一種是圓偏振鏡,英文標誌為CPL。OL外觀呈灰色,它能讓與其偏振方向同向的線偏振光通過約80%,而令與其偏振方向垂直振動的線偏振光透過不足1%。

CPL的外觀呈灰色,是由一片線偏振鏡與一片四分之一波片(為特殊雙折射材料)膠合而成。該四分之一波片的光軸與線偏振鏡的偏振光振動方向形成45°角。光線自線偏振鏡一段射入為正向,自四分之一波片一端射入為反向。正向射向圓偏振鏡的自然光,先後通過線偏振鏡和四分之一波片後,即成為圓偏振光。根據線偏振鏡之偏振方向與四分之一撥片光軸成45°夾角時的相對方位不同,可產生右鏇圓偏振光或左鏇圓偏振光。目前在市場上常見的圓偏振鏡有:東芝、高堅、肯高、保谷、瑪魯米尼康哈馬等。

一般說來,線偏振鏡和圓偏振鏡都可以滿足攝影的基本要求。不過,PL會影響測光和自動聚焦,一般不適合自動化程度較高的數位相機使用。因為現在的數位相機都具有自動對焦和自動曝光的功能,在這些相機上,一部分光線要被反射到測光元件上去。如果這些光線是通過半反射鏡反射出去的,而這半反射鏡又是有鍍膜的非金屬材料製成的,它們反射的光線就是偏振光。自動化程度較高的數位相機使用普通的線偏振鏡,部分光線信息會被濾除,從而有可能導致AE(自動曝光)不準,AF(自動對焦)有可能失控。然而,CPL在這類相機上卻能工作地很好。

原理

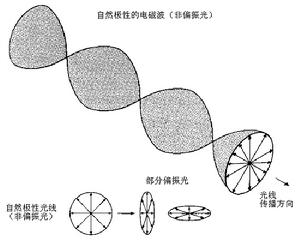

(圖)自然光和部分偏振光自然光和部分偏振光
許多偏振光在攝影中是有害的。玻璃表面的反射光,使我們拍攝不到玻璃櫥窗裡面的東西,水面的反射光使我們拍攝不到水中的魚,樹葉表面的反射光使樹葉變成白色,等等。晴空的藍天在與太陽方向成90度的垂直方向散射的也是偏振光,它使藍天變的不那么幽深。如果消除了這些偏振光,許多照片會顯得顏色更加飽和,畫面更加清晰。
能夠濾除偏振光的濾鏡叫做偏振鏡。普通的偏振鏡叫做線偏振鏡(PL鏡)。把偏振鏡裝到鏡頭的前端,仔細鏇轉偏振鏡,使得有害眩光減至最小甚至消失,這樣就能拍攝出沒有眩光的照片了。如果拍攝藍天,天會顯得更藍、更暗。偏振鏡不止濾掉了偏振光,還把非偏振光中的與偏振光振動方向相同的部分也濾掉了。所以,使用偏振鏡以後,一般要增加一檔以上的曝光量。
但是,在AF(自動聚焦)和AE(自動曝光)相機中,一部分光線要被反射到測光元件上去。如果這些光線是通過半反射鏡反射出去的,而這半反射鏡又是用非金屬材料鍍膜形成的,它們反射的光線就是偏振光。在這類相機中,如果使用了普通的線偏振鏡,透過鏡頭的偏振光射到半反射鏡上,如果角度合適,會正常反射出來。如果角度不合適,又會沒有光線反射出來。因此,AE有可能不準,AF有可能失效。另外,有的相機取景器中有液晶顯示器。某些相機的液晶顯示器是靠透過鏡頭的光線照明的。如果鏡頭使用了線偏振鏡,這種液晶顯示器就會失效。

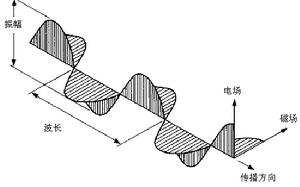

(圖)光是一種電磁波光是一種電磁波
如何使偏振鏡既能濾掉有害的偏振光,又能使經過偏振鏡進入鏡頭的光線成為非偏振光呢?這種情況下就要使用圓偏振鏡(CPL鏡)了。圓偏振鏡可以看作由兩部分組成:前一部分是一個普通的線偏振鏡,能夠濾除某個振動方向的偏振光。後一部分可以使透過它的偏振光振動方向在一個圓周上鏇轉。這種特殊的偏振光稱為圓偏振光,圓偏振鏡也因此而得名。圓偏振光對於絕大多數光學元件來說,與非偏振光沒有什麼區別,所以圓偏振鏡可以在任何相機上使用。
利用這個原理,很容易識別一個偏振鏡到底是PL,還是CPL。把偏振鏡安裝鏡頭的一方靠近眼睛,透過偏振鏡看非金屬的反光。轉動偏振鏡到某個角度,反光會明顯減弱甚至消失。把偏振鏡反過來作同樣的實驗,PL鏡會看到同樣的結果,而CPL鏡就和普通的墨鏡差不多。如果把兩個線偏振鏡重疊起來,轉動到互相垂直的方向,透過頭一個偏振鏡的偏振光會被第二個偏振鏡完全濾除,效果是完全不透光。轉動其中的一個,透光率會逐漸增加,好象一個可變灰度鏡(可能會有一點偏色)!如果其中一個是CPL,CPL一定要放到後面!前面的偏振鏡如果是CPL,就看不到這個現象。
許多變焦鏡頭尤其是一些低檔的變焦鏡頭常常使用鏇轉前片的方法調焦。這種鏡頭使用偏振鏡十分困難:需要把相機安裝在牢固的三腳架上,一隻手固定調焦環,另一隻手轉動偏振鏡,眼睛還要在取景器中看效果。所以如果經常使用偏振鏡,尤其是喜歡拍攝風景,購買鏡頭時除了價格、成像質量等因素外,前片是否鏇轉也是一個選購的因素。
偏振鏡不是萬能的。如果陽光角度不合適,非金屬表面反射的眩光可能偏振光成分很小。例如,拍攝樹葉往往不能消除所有反光。如果使用超廣角鏡頭,很難在畫面中取得一致的效果。尤其拍攝天空時,與太陽夾角成90度的方向壓的很暗,而其它方向幾乎沒有效果,造成天空顏色和亮度不均勻。拍攝水面時,部分水面沒有反光,而另一部分反光很強。偏振鏡由於有轉動部分,厚度較大,用在超廣角鏡頭上有可能擋角。使用偏振鏡時,由於需要轉動濾鏡,不宜使用遮光罩,應當儘量把相機放在陰影中拍攝。
線偏振鏡與圓偏振鏡價格差異很大。一台相機能否使用PL,要通過試驗來確定。首先確定AF:轉動PL鏡到不同方向,半按快門開啟自動對焦(有的機身有專門AF啟動按鍵)。如果任意方向都能正常自動聚焦,說明這種機身能夠使用PL鏡實現AF功能。反之,如果某個方向AF失靈,那就必須購買CPL鏡了!再試驗AE:鏡頭前面裝上PL鏡後,垂直對著均勻白牆測光。鏇轉PL鏡到不同方向,仔細觀察測光值是否有變化。如果有變化,只好購買CPL了!如果AE和AF都沒有問題,以後也不打算購買別的機身,那就可以購買PL鏡了!

選擇技巧

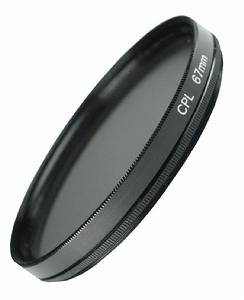

(圖)偏振鏡偏振鏡

CPL相對於PL比較貴,如果相機可以用PL,就沒必要買CPL。那么自己的相機能否使用PL呢,試驗一下就知道了,首先試驗AF:轉動PL鏡到不同方向,半按快門開啟自動對焦(有的機身專門有AF按鍵)。如果任意方向都能正常自動對焦,說明這種機身能夠使用PL鏡實現AF功能。反之,如果某個方向AF失靈,那就必須買CPL;再實驗AE:鏡頭前面裝PL鏡後,垂直對著均勻的白牆測光。鏇轉PL鏡到不同方向,仔細觀察測光值是否有變化。如果有變化,也只能買CPL。

由於偏光鏡也可以減少1~2檔曝光量,因此它在某些場合下可以替代ND2、ND4中性灰度鏡的作用。

用好偏光鏡需要一定的技巧,例如拍攝天空時,可以使用右手將大拇指與食指成90度方向,將食指指向太陽,而大拇指方向就是最佳的拍攝方向。此外,由於偏光鏡在最佳偏振效果時,會損失1/2到2檔的光圈,因此需要對曝光進行補償,一般增加1至2檔曝光量即可。對於無法過濾掉的金屬表面反光,可以在光源前面加一片大的偏振鏡,這樣金屬反射出的光線就是偏振光,就可以使用偏光鏡濾掉金屬表面的反光了。不過在進行人像攝影時,最好不要使用偏光鏡,這是因為偏光鏡能過濾掉臉部的反光,使人臉失去立體感。

使用

(圖)偏振鏡偏振鏡

使用偏振鏡的場合:
1、清澈的藍天,想把藍天拍攝的更藍。
2、清澈的藍天,藍天給所有景物都染上了一層藍色。想消除景物上的藍色,使得景物更飽和。
3、想拍攝清水中的物體,例如游魚;或者想讓水面暗一些。
4、拍攝靜物,想消除物體表面的反光。
5、想透過玻璃拍攝後面的東西。

效果

(圖)偏振鏡偏振鏡

1、改善藍天影調和色調。偏振鏡可在不或基本不影響景物其它部分原有影調(如明暗對Lb、黑白反差)和色調(如色彩還原、色彩對Lb)的情況下,阻擋部分偏振天光。因而偏振鏡可壓暗有偏振光的藍天的亮度和影調。這既可把天空影調調節得更合適、更恰當,又縮小了天空與地面景物間的反差,使二者間的反差和影調更趨平衡、合諧。同時,偏振鏡還可改善藍天的色調,使彩色照片中的藍天更藍、飽和度更高,從而使白雲更加突出、更加鮮明。由於整個藍色天空中,與陽光投射方向成90。的區域上偏振光最強也最多,故早、晚時在南、北方和天頂的天空散射光中,以及中午時在北、東、西方(中國南部夏天還包括南方)的天空散射光中均含有大量偏振光。顯然,在用偏振鏡調節和控制藍色天空的影調和色調時,欲獲得最佳效果,宜使拍攝方向正好與陽光投射方向相垂直(即讓攝影者食指與拇指間成90。角,當食指指向太陽時,則攝影者拇指所指方向之藍天中的偏振光最多,此時用偏振鏡拍攝可獲得壓暗藍天的最佳效果)。參見下圖所示。用黑白膠片拍攝風光照片時,把偏振鏡和黃濾光鏡組合後使用,可獲得藍天呈深灰色、而白雲鮮明、突出的畫面效果。

2、模擬夜景效果。在黑白攝影中,由於偏振鏡可壓暗有偏振光的藍天影調,故常與紅濾色鏡配合,在陽光下用黑白膠片拍攝模擬月夜效果的畫面(曝光應適當不足)。在彩色攝影中也常用偏振鏡壓暗藍天影調,以在陽光下模擬夜景效果。拍攝時面對與陽光成90。角的藍天方位,在不加雷登85B的前提下用燈光B型彩色膠片直接拍攝,並通過攝影鏡頭前的偏振鏡把天空影調壓暗。為模擬出逼真的月夜效果,拍攝時應使天空曝光不足約1.5級左右,並可用3200K色溫的燈光對人物臉部的受光面和背光面,進行各自適當的補光照明。用此法拍攝時雖可進行推拉運動攝影,但不宜進行水平搖攝,以免搖至不同方位角處時,天空密度的變化使影片的模擬“穿幫”。

(圖)偏振鏡偏振鏡

3、改善非金屬物體表面耀斑部位的影像清晰度、質感和色彩飽和度。當一般白光照射到普通物體上時,物體表面將會吸收一部分色光而反射另一部分色光,從而使人眼能從被反射的色光獲知該物體的固有色。但是當高強度的白光(如室外陽光)照射到光滑物體表面時,物體除反射出一部分反映物體固有色的色光外,還會把光源發出的全部色光中的相當一部分無吸收地直接反射出(若光源為陽光則這部分反光為不顯任何顏色的白光)。在光滑物體的高光部位,後一類反光的強度遠遠大於前者,從而使物體高光部位形成亮斑、耀斑,淡化了物體本身的色調,使之偏向甚至呈現為光源色,從而使該處物體的色彩飽和度顯著下降。例如,陽光下小汽車車頂表面高光部位反射出強烈白光,以至常使該部位的車身顏色不飽和。又如,帶露珠、水珠的濕草地的綠色常顯得較淺淡,晴天下的某些綠葉、綠草地圍大量反射藍色天光,而呈現出偏淡藍色冷調的傾向。 當物體表面上亮斑的亮度過高(過於耀眼刺目)、面積過大、位置欠佳,或耀斑過多而連成一片時,常常對整個畫面的影調、色調產生有害影響,使該亮斑、耀斑處影像的層次、細節、質感、紋理、清晰度以及色彩還原等,受到一定程度的損害,且易干擾觀眾的視線。在現實生活的很多場合下,非金屬物體表面上的亮斑、耀斑處,所反射的能呈現物體固有色的那部分反光為自然光(即未被偏振),而所反射的呈現為光源色的那部分強烈反光卻被物體表面偏振了——變為偏振光。顯然,此時運用偏振鏡可以很容易消除這些偏振光在影像上所形成的亮斑、耀斑,而又能真實記錄下該處的固有色調和影調,再現其質感。例如,當拍攝玻璃器皿、瓷器、塗漆後的物體(如家俱、汽車噴漆表面)、打蠟的地板、塑膠,表面生長有薄薄蠟質而光滑的綠葉和水果,帶大面積水面(如海面、湖面)的風光,以及翻拍美術作品和攝影作品(如照片、油畫)、資料等時,攝影者常利用偏振鏡並恰當調節其方位,以適當降低,甚至完全消除所攝畫面中的亮斑、耀斑,從而挽回該處所損失的細節、層次和色彩。又如,晴天下某些綠葉和水果大量反射藍色天光,並使之成為線偏振光,因此運用偏振鏡並適當調節其方位,可明顯減弱這類綠葉、綠草地、水果等所反射的藍色偏振光,從而可糾正其因反光而呈現出的偏淡藍色冷調的傾向,使綠色等更趨色飽和。總之.偏振鏡可明顯減弱、甚至消除某些不透明非金屬物體光滑表面,及透明物體表面上的強烈亮斑、耀斑等亮度過高的有害反光。因此偏振鏡既可顯著改善這類亮斑處的影像清晰度,又可真實展現這類亮斑處被高光所掩蓋、遮蔽、沖淡的物體的固有顏色,顯著提高其影像的色彩飽和度。從而使所攝影像層次豐富、細節清晰、紋理鮮明、影紋細膩、影調和諧、質感強烈,並且色彩鮮明、濃郁、瑰麗、豐富、悅目。

(圖)偏振鏡偏振鏡

4、改善透明物體內部或後面之景物的影像清晰度和色彩飽和度。偏振鏡還可通過明顯減弱、甚至消除透明體光滑表面上的有害反光和鏡面像,拍攝廠該透明體內部或後面景物的完整而清晰影像。例如,玻璃表面、水面等透明物體的平滑表面不但容易出現強烈反光,而且還容易映出其面前物體的較清晰影像——鏡面像(如水面上的倒影、櫥窗玻璃上映現出的行人、街道)。因此當攝影者拍攝水中或櫥窗玻璃後面的被攝主體時,上述強烈反光和鏡面像具有的掩蔽、妨礙、干擾等不良影響.常使被攝主體的形狀和顏色在畫面中顯得不完整,且非常凌亂、模糊、不清晰,反差減弱。若恰當地運用偏振鏡,則可明顯減弱、甚至消除上述有害反光和鏡面像對被攝主體的干擾和不良影響,使櫥窗玻璃、水面等變得更加透明,從而使畫面上顯現出被掩蔽之被攝主體的清晰影像。

5、在應急情況—廠可作約ND.5中性密度濾光鏡的代用品。由於偏振鏡只容許與其振動方向相同的光波通過,故各非偏振的色光經偏振鏡後,將被均勻濾光而減弱,故在緊急情況下,偏振鏡可起相應中性密度鏡的作用。例如在光線太強而又必須用較大的光圈或較長快門時間拍攝時使用。

(圖)28mm超薄線性偏振鏡28mm超薄線性偏振鏡

6、一對偏振鏡可組成可調減光鏡。把一對線偏振鏡互相疊合使用時,改變兩偏振鏡之偏振方向間的夾角,可使其總阻光宰改變:當兩者偏振方向彼此相同時,總阻光率最小;隨著兩者偏振方向之夾角的增大,總阻光率也愈來愈大;當兩者偏振方向彼此互相垂直時,總阻光率最大。總之,通過兩片疊合線倡振鏡可獲得一系列阻光率值,從而可取代若干片ND鏡的作用。故兩片疊合偏振鏡又稱可調中性減光鏡,俗稱可調減光鏡。一線偏振鏡與一片位於前方的反向圓偏振鏡(或與一片位於後方的正向圓偏振鏡)也可構成可調減光鏡.把兩片線偏振鏡互相疊合後放在電影攝影鏡頭前端,邊拍攝邊均勻鏇轉其中一片偏振鏡,即均勻改變二鏡片之偏振方向間的夾角大小,可拍攝出具有“漸隱”、“漸顯”效果的電影畫面。注意:兩鏡片偏振方向的夾角的增大與總阻光率增大之間,並非成線性關係,例如,當該夾角由0。增大至10。時,總阻光率增大的倍數極小(約為1.03倍),而當該夾角由74。增大至84。時,雖仍增加了10。,但總阻光率增大的倍數卻急劇上升(約為8倍)。故用兩片疊合線偏振鏡拍攝“漸隱”效果畫面時,隨著偏振方向夾角的增大,鏇轉角速度應逐漸減慢;反之拍“漸顯”效果時應愈轉愈快。

(圖)偏振鏡偏振鏡

7、一對偏振鏡(片)可消除金屬等物體上的強烈耀斑。把一較大的燈用線偏振片與一普通偏振鏡分別放置在照明燈前和攝影鏡頭前,並適當調節二線偏振鏡之偏振方向問的相對夾角,則可隨意減弱甚至消除被照明之金屬物體或非金屬物體表面上的強烈耀斑,而又基本不影響該燈對其它部位的照明效果。由於拍攝時儘管照明的方位和照明光線的入射角度有所差異,但被攝主體亮斑部位的反射光大都為線偏振光,因此只要令攝影鏡頭前之偏振鏡的偏振方向,與燈光前之線偏振片的偏振方向彼此垂直(或夾幾十度角),就可全部吸收(或部分減弱)亮斑處所反射的偏振光。而被攝主體非亮斑部位因可使入射的偏振光消偏振,故仍可通過攝影鏡頭前的線偏振鏡,在感光膠片上結成清晰影像。拍攝時一般無需在每一盞照明燈前均加線偏振片,而只需將產生強烈耀斑的那盞燈前加線偏振片即可。此法已被廣泛採用在靜物攝影廣告攝影動畫攝影等領域。

8、翻拍資料時利用偏振鏡和燈用偏振片,消除貨料表面(如油畫)強烈反光、亮斑的措施如下:在位於照相機兩側且與翻拍平面成40角照明的燈前端,各安裝一片燈用偏振片。在攝影鏡頭上安裝一線偏振鏡,鏇轉攝影鏡頭上的偏振鏡,直至一側照明燈所形成的強烈反光亮斑被消除為止(此時僅該側燈點亮著)。然後關閉該照明燈並打開另一側照明燈,鏇轉該發光之照明燈前的偏振攝影鏡頭前的偏振鏡不可被觸動),直至此側燈光所形成的強反光亮斑也被消除為止。此後即可同時打開二照明燈翻拍了。

種類

線偏振鎊又稱普通偏振鏡,它的英文標誌為L-PL(Linearpolarizer)或PL-L(Polarizingfilter-linear)、PlLinear、PL、Pol。 線偏振鏡外觀呈灰色,可以讓與其偏振方向平行的振動光波通過,同時,還能使其它方向的振動光波受到不同程度的減弱。人造線偏振鏡一般用經碘浸染等加工過的聚乙烯醇膜,膠合在二片平板光學玻璃之間製成。它能讓與其偏振方向同向的線偏振光通過約80%,而令與其偏振方向垂直振動的線偏振光透過不足1%。為了安裝在被攝體前後兩側以拍攝光彈性效應,或安裝在照明光源前以消除金屬物體表面的反光等,有些濾光鏡廠家(如肯柯、B十W、Kase)生產有尺寸較大的偏振板。如日本肯柯公司供應30×40cm的偏振板。
偏振鏡在黑白攝影中與普通濾色鏡有著明顯區別。偏振鏡一般不改變被攝景物中非偏振的各種不同顏色之間,在轉變為消色時的明暗對比和黑白影調反差,即對各非偏振色光一視同仁。而濾色鏡則可通過其對各種色光的不同透光與阻光(即透過與吸收)特性,使景物中不同顏色之間,在畫面中的明暗對比和黑白反差發生明顯改變。
偏振鏡與彩色攝影用調色溫濾光鏡和彩色補償濾光鏡也有著明顯區別。偏振鏡不改變光源的色溫,一般也不影響景物中各種非偏振色光所成影像的總色調。為了消除或減弱自被攝景物反射來的偏振光,應適當鏇轉線偏振鏡的調節環,使其偏振方向與偏振光的振動方向彼此互相垂直或斜交。其中二者交角愈趨近零則偏振光減弱程度愈小,而二者交角愈趨近於90度。則偏振光減弱程度愈大。具體調節方法如下:把偏振鏡直接安裝在單鏡頭取景照相機、攝影機的攝影鏡頭前端,邊徐徐鏇轉偏振鏡的調節環,邊通過取景調焦屏觀察被攝景物中的偏振光源,直至其消失或減弱到預期效果時為止;把偏振鏡先放在眼前,邊取景邊鏇轉偏振鏡調節環,直至偏振光消失或減弱到預期大小,然後在調節環方位保持不變(即令調節環上的標誌所指示的方向保持不變)的前提下,將偏振鏡平移至套在旁軸取景式照相機的攝影鏡頭前端。此後照相機不可隨意改變拍攝方位,否則需重新調整偏振鏡的偏振方向。
有些廠家為了便於調整偏振鏡的偏振方向,特意在偏振鏡上裝有一小手柄,該手柄方向即為此偏振鏡的偏振方向,也有的廠家在偏振鏡鏡圈上刻有刻線,過該刻線的徑線即為此偏振鏡的偏振方向。為便於電影攝影者使用燈光B型彩色膠片在室外攝影,有些廠家生產有複合型偏振鏡。例如蒂芬85BPOl、85POI‘濾光鏡,分別為85B、85暖調調色溫濾光鏡與偏振鏡POL複合而成。collapsar(黑洞)偏振鏡,又如日本保谷牌暖調偏振鏡(85十POL),日本肯柯牌紅偏振鏡(PR一60)。德國B十W牌暖調偏振鏡(Warmtonepolarizer)。圓偏振鏡的英文標誌為CPL(Circularpolarizer)或PL-C。
常見圓偏振鏡有:MASSA超薄CPL;東芝牌CPL圓偏振鏡,(曝光補償1十一2級),高堅牌P01aCir圓偏振鏡,肯柯牌CIRCULARPL圓偏振鏡,保谷牌PI‘一Cir圓偏振鏡(曝光補償1專一2級),瑪魯米牌C—PL圓偏振鏡,尼康CIRCULARPOLAR圓偏振鏡,哈馬牌725、Kase圓偏振鏡(X-cpl)、後者為多層鍍膜鏡片。圓偏振鏡是可產生圓偏振光(正向使用時),又可檢驗圓偏振光(反向使用時)的偏振鏡。圓偏振鏡的外觀也呈灰色。圓偏振鏡系由一片線偏振鏡與一片四分之一波片(為特殊雙折射材料),被此膠合而成。該四分之一波片的光軸與線偏振鏡的偏振光振動方向之間成45夾角。根據線偏振鏡之偏振方向與四分之一波片光軸成45。夾角時的相對方位不同,可產生右鏇圓偏振光或左鏇圓偏振光。
左鏇圓偏振光無法反向通過右鏇圓偏振鏡,反之亦然,且與鏇轉圓偏振鏡位置無關。根據圓偏振鏡此特性,可以檢驗自然光與圓偏振光:若某光線既能反向透過右鏇圓偏振鏡,又能反向透過左鏇圓偏振鏡,則其為自然光。若某光線能反向透過右鏇(或左鏇)圓偏振鏡而不能反向透過左鏇(或右鏇)圓偏振鏡,則該光線為右鏇(左鏇)圓偏振光。右鏇圓偏振光通過半波片後可轉換為左鏇圓偏振光,反之亦然。圓偏振鏡除可產生圓偏振光,且該圓偏振光不受將通過之分光鏡的影響外,線偏振鏡的上述性能圓偏振鏡均具備。彩色偏振鏡是一類獨特的複合型偏振鏡,它可以連續改變被攝景物之色調,屬於特殊效果濾光鏡。
