不鏽鋼片式球閥

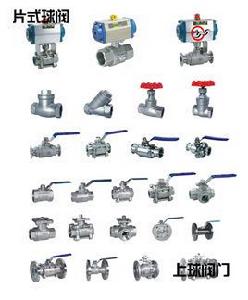

上球片式不鏽鋼球閥,主要用於截斷或接通管路中的介質,亦可用於流體的調節與控制,特別適用於含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。上海上球閥門製造有限公司不鏽鋼片式閥門分類:不鏽鋼一片式球閥,不鏽鋼二片式球閥,不鏽鋼三片式球閥。

產品簡介

產品名稱:不鏽鋼片式球閥

工程通徑:1/4”~4”(DN6~DN100)

工程壓力:1.6~6.4MPa

主體材料:304(CF8)、316(CF8M)

1PC Q11F (一片式球閥)產品為縮勁球閥

規格從1/4”-4”及DN6-DN100

產品優勢

1. 流體阻力小,其阻力係數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠,目前球閥的密封面材料廣泛使用塑膠、密封性好,在真空系統中也已廣泛使用。

4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便於遠距離的控制。

5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7. 適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。

一片式球閥又稱快開球閥、內螺紋球閥、小球閥。

一片式球閥適用於空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等,廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。一片式球閥產品具有結構緊湊、外形精美、智慧型控制、性能卓越、品質優良、使用方便等諸多特點。一片式球閥為手動操作轉角為90°旋轉類球閥,密封性能優良,流通能力大,流阻係數小,結構簡單、維修簡單、使用壽命長。一片式球閥通常套用密封要求嚴格場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質。

2PC Q11F (二片式球閥)產品為全通徑球閥

規格從1/4”-4”及DN6-DN100

二片式球閥又稱快開球閥、內螺紋球閥、小球閥。它的工作原理如下:

一、開啟過程

1在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。

2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3閥桿繼續提升,並與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

二、關閉過程

1關閉時,順時針旋轉手輪,閥桿開始下降並使球體離開閥座開始旋轉。

2繼續旋轉手輪,閥桿受到嵌於其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。

3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最後幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

軌道球閥的結構特點:

1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接線上檢查與維修,能有效減少裝置停車,降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手輪閥門就能輕鬆啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。

6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

二片式球閥適用於空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等,廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。二片式內螺紋球閥產品具有結構緊湊、外形精美、智慧型控制、性能卓越、品質優良、使用方便等諸多特點。二片式內螺紋球閥為手動操作轉角為90°旋轉類球閥,密封性能優良,流通能力大,流阻係數小,結構簡單、維修簡單、使用壽命長。二片式內螺紋球閥通常套用密封要求嚴格場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質。

三片式球閥和閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥是近年來被廣泛採用的一種新型閥門。球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的套用。

球閥和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛採用的一種新型閥。

三片式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易於操作和維修,適用於水、溶劑、酸和天然氣等一般工作介質,而且還適用於工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。

三片式球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用於石油、化工、城市給排水等要求嚴格切斷的工況。
