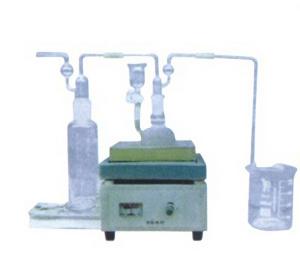

主要用途
主要用於矽酸鹽水泥，普通水泥、礦渣水泥、火山灰水泥、粉煤灰水泥、鋁酸鹽水泥、氟鋁酸鹽水泥、明礬石膨脹水泥、硫鋁酸水泥及上述水泥中的生料、熟料的三氧化硫的測定。
使用注意事項
1、 環境溫度：10~30℃；
2、 相對濕度：<=85%
3、 載氣：乾燥無酸性氧化物的淨化空氣，流量約為1500ml/min；
4、 被測氣體流量：1000ml/min
5、試樣：粒度<0.2mm的空氣乾燥煤樣0.05g(稱準至0.0002g)
保養與維護
1、儀器應防止灰塵及腐蝕性氣體侵入，並置於乾燥環境中使用。若長期不使用，要妥善保管。儀器搬動時應輕放，特別是爐體，以防震壞矽碳管。
2、燒結玻璃熔板及其管道內有黑色沉結物時，應及時進行清洗。
試驗規程
一。試驗準備1 。接上電源後，使高溫爐升溫到1150℃，另取一組已校正的鉑銠-鉑熱電偶高溫計測定燃燒管中高溫帶的位置、長度及600℃預分解的位置。
2。 調節程式控制器，使預分解及高溫分解的位置分別處於高溫爐的600℃和1150℃處。
3。 在燃燒管中充填厚度為3mm 的矽酸鋁棉，位於高溫帶後端。在燃燒管出口處充填洗淨、乾燥的玻璃纖維棉。
4。 將程式控制器、高溫爐(內裝燃燒管)、庫侖積分器、攪拌器和電解池及空氣淨化系統組裝在一起。燃燒管、活塞及電解池的玻璃口對玻璃口處需用矽橡膠管封接。
5。 開動送氣抽氣泵，將抽速調節到1000mL/min。然後關閉電解池與燃燒管間的活塞。如抽速降到500mL/min 以下，表示電解池、乾燥管等部件均氣密。否則需重新檢查電解池等各部件。
1 。將爐溫控制在1150±5℃。
2 。將抽氣泵的抽速調節到1000mL/min。於供氣和抽氣條件下，將250～300mL 電解液倒入電解池內。開動攪拌器後，再將鏇鈕轉至自動電解位置。
3 。於瓷舟中稱取粒度小於0.2mg 的煤樣0.05g 左右(稱準到0.0002g)，在煤樣上蓋一薄層三氧化鎢。將舟置於送樣的石英托盤上，開啟程式控制器，石英托盤即自動進爐，庫侖滴定隨即開始。積分儀顯示出硫的毫克數或印表機打出硫的百分含量。
